Smd Machine اتوماتیک
1. تراز نوری، تراز دقیق قرار دادن تراشه، کاملاً اجتناب از ناهماهنگی؛ 2. جداسازی قطعات خودکار، لحیم کاری خودکار، بازیافت تراشه خودکار، کارگران کاملاً آزادکننده؛ 3. عملکرد صفحه نمایش لمسی، برنامه از پیش ساخته شده است، می توان از آن به طور ماهرانه بدون حرفه ای استفاده کرد. آموزش فنی، ساخت تراشه تعمیر بسیار ساده است.
شرح

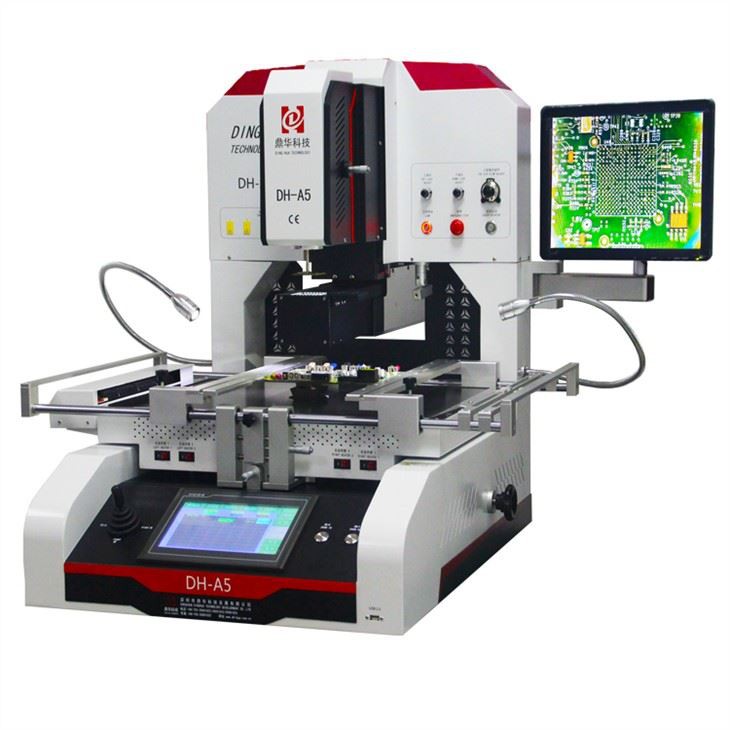

دستگاه بازکاری خودکار BGA DH-A5
ماشین بازکاری تمام اتوماتیک BGA برای پروژه گوگل در ویتنام، هواوی در چین و
هیوندای در کره و غیره
به طور گسترده برای صنایع خودروسازی، صنایع ارتباطات و صنایع محصولات الکترونیکی و غیره استفاده می شود، که این است
کارایی بالا برای حل مسائل پس از فروش آنها برای مادربردهای مختلف با مشکلات مختلف در تعمیر.ایستگاه لحیم کاری
ویژگی ها
1. تراز نوری: سیستم تراز قابل مشاهده که می تواند از عدم تراز جلوگیری کند.ایستگاه لحیم کاری چاه
2. لحیم کاری خودکار: به طور خودکار یک تراشه را از مادربرد جدا کنید
3. لحیم کاری خودکار: تراشه را به صورت خودکار روی مادربرد لحیم کنیدایستگاه لحیم کاری خلاء
4. مکان لیزری: لیزر موقعیت تراشه را در مادربرد آن تعیین می کند
5. اسکن خودکار: برای کمک به مشاهده اجزای اطراف تراشه ها
تنظیم دقیق 6.HR: جریان هوای بالایی قابل تنظیم استایستگاه لحیم کاری سرعت
7-صفحه لمسی: همه پارامترها مانند دما، زمان و نرخ شیب و غیره را می توان تنظیم کرد.
8. چینی و انگلیسی: جایگزین چینی و انگلیسی وجود داردبهترین ایستگاه لحیم کاری
پورت 9.USB: آپلود نرم افزار یا دانلود پروفایل های temperatrue
10. لوله های براق مادون قرمز: دمای آن گرمحفاظ شیشه ای که ناحیه گرمایش IR را پوشش می دهد تا گرما را یکنواخت دریافت کند
PCB و تراشه.لحیم کاری و لحیم کاری

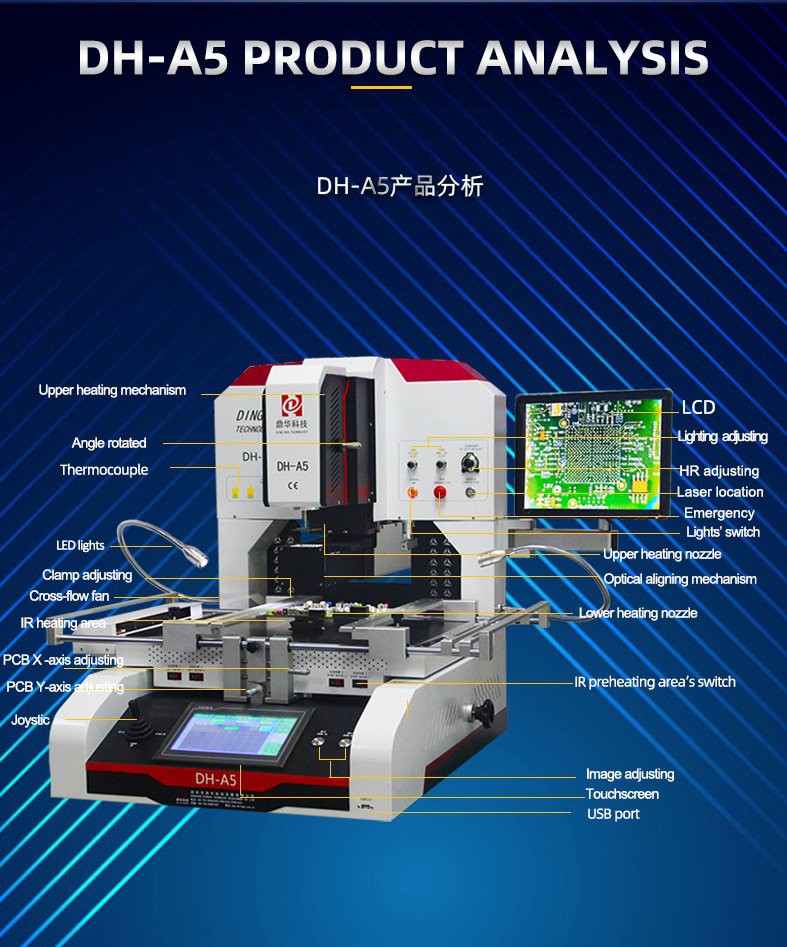

تجزیه و تحلیل محصول
| موارد | عملکرد یا استفاده |
| مکانیزم گرمایش بالایی | جاروبرقی ساخته شده در مرکز هوای گرم فوقانی |
| زاویه دارای امتیاز | تراشه برای تراز چرخانده شدایستگاه لحیم کاری jbc |
| ترموکوپل | دمای خارجی تست شدهدمای لحیم کاری |
| چراغ های LED | چراغ های کاریایستگاه لحیم کاری smd |
| تنظیم صدف | مادربرد قرار داده شد و ثابت شد ایستگاه بازسازی پی سی بی |
| فن متقاطع | مادربرد و تراشه خنک می شوندsmd لحیم کاری هوای گرم |
| منطقه گرمایش IR | منطقه پیش گرمایشدستگاه smd سریع |
| PCB محور X تنظیم شده است | مادربرد در محور X حرکت کرد |
| PCB محور Y تنظیم شده است | مادربرد در محور Y حرکت کردایستگاه بازسازی smd yihua |
| جویتیک | بزرگنمایی/کوچک کردن، سر بالایی بالا/پایین |
| LCD | صفحه مانیتورsmt دوباره کاری |
| نور تنظیم شده | منبع روشنایی CCD نوری تنظیم شده است |
| HR تنظیم شده است | تنظیم جریان هوای داغ بالا |
| مکان لیزر | تراشه در موقعیت خود روی مادربرد نشان داده شده است |
| اورژانس | در صورت اضطرار متوقف شود ایستگاه بازسازی smd hakko |
| کلید چراغ | روشن/خاموش کنید |
| نازل گرمایش بالایی | جمع آوری جریان هوای گرمبهترین دستگاه smd |
| مکانیسم تراز نوری | اجازه دهید نقاط تراشه روی مادربرد همپوشانی داشته باشند |
| نازل گرمایش پایین | جمع آوری جریان هوای گرم |
| سوئیچ منطقه پیش گرمایش IR | روشن/خاموش کنیدایستگاه لحیم کاری ارزان قیمت هوای گرم |
| تصویر تنظیم شد | تصویر روی صفحه نمایشگر تنظیم شده است |
| صفحه لمسی | مشخصات دما وارد شده استایستگاه کار هوای گرم |
| پورت USB | نرم افزار آپلود شد و پروفایل دما دانلود شد |
پارامترهای محصول
| منبع تغذیه | 110~220 ولت +/{3}}% 50/60 هرتز |
| قدرت نامی | 6800W |
| توان بالا | 1200W sugon smd |
| توان کمتر | 1200W |
| قدرت پیش گرمایش IR | 3600W لحیم کاری روی سطح |
| مادربرد ثابت شد | شیار V، براکت PCB متحرک در محور X/Y، با فیکسچرهای جهانی |
| دما کنترل شده | نوع K، حلقه بسته |
| دقت دما | +/- 1 درجهایستگاه بازسازی smd sugon |
| اندازه مادربرد | حداکثر 550 * 500 میلی متر، حداقل 10 * 10 میلی متر |
| اندازه تراشه | حداقل 1*1 میلی متر، حداکثر 80*80 میلی متر |
| حداقل فضا | 0.1mmایستگاه جریان هوای گرم |
| تنظیم دقیق پلت فرم | جلو / عقب / چپ / راست: 15 میلی متر |
| بزرگنمایی/کوچک کردن | 1 تا 200 بارلحیم کاری هوا |
| پورت های تست شده با دمای خارجی | 5 عدد (اختیاری)SMD BGA |
| دقت نصب | +/{1}}.01 میلیمتر |
| بعد | L650 * W700 * H850mm |
| وزن خالص | 92 کیلوگرمایستگاه لحیم کاری smd |

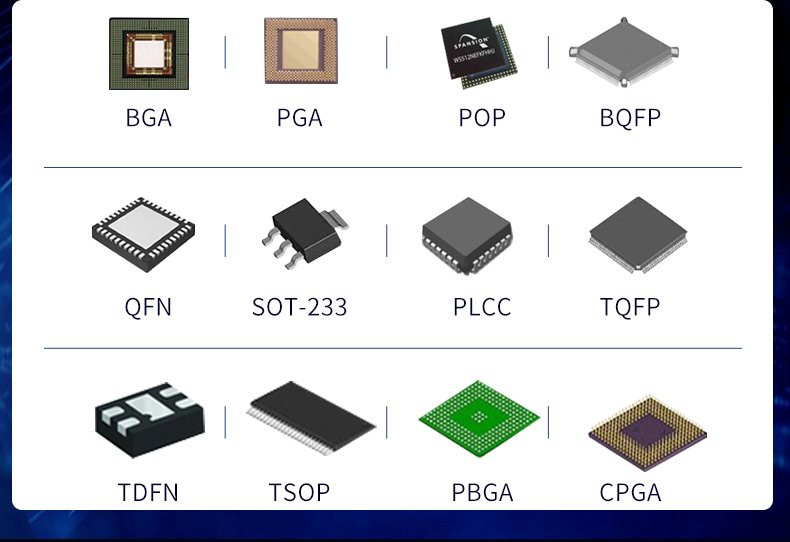

این تراشه ها را می توان به صورت زیر دوباره کار کرد:
اینکه این تراشهها میتوانند دوباره کار شوند، شامل همه آنها به شرح زیر است، اما فقط به آنها محدود نمیشود:
BGA PFGA POP TQFP TDFN TSOP PBGA CPGA و غیره.خدمات دوباره کاری PCB
کنترل دما به صورت هوشمندایستگاه بازسازی پی سی بی
با توجه به مشخصات دمایی تنظیم شده روی صفحه لمسی، دستگاه در صورت لزوم به طور خودکار کالیبره می شود.سریع 850a smd دوباره کار

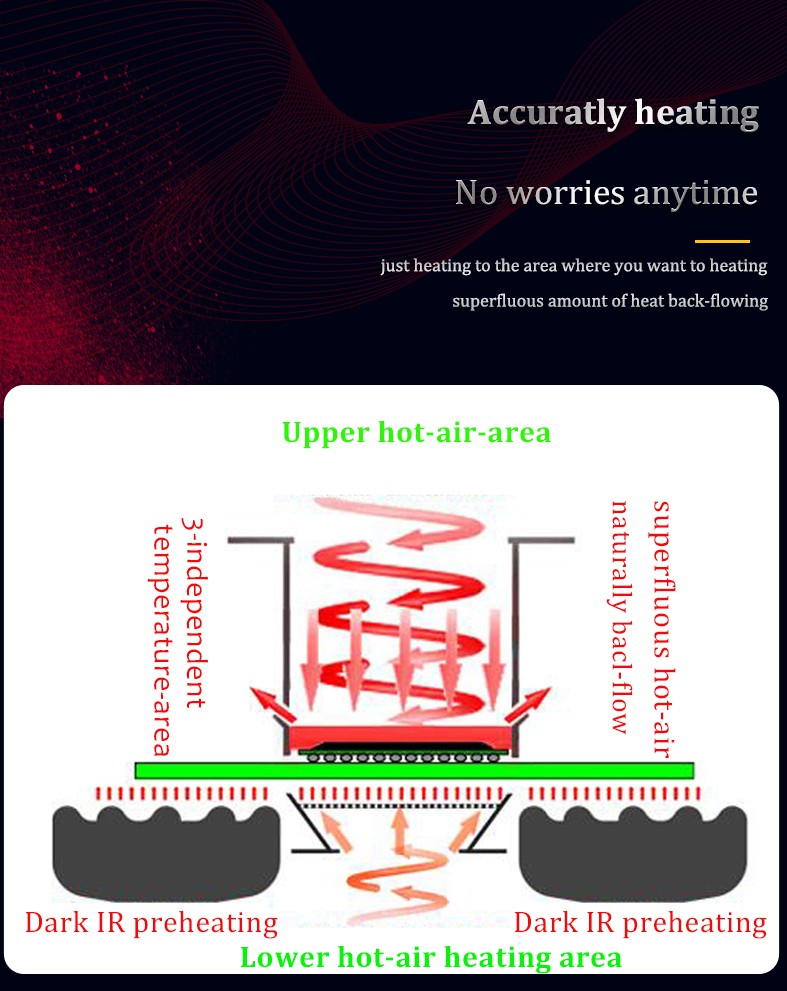

منطقه پیش گرمایش و پایه کاربرد مدار دوباره
جریان هوای داغ بالا و پایین برای لحیم کاری یا لحیم کاری، جریان هوای اضافی خارج می شود.پی سی بی کار مجدد
منطقه پیش گرمایش IR برای پیش گرم کردن مادربرد استفاده می شود، که می تواند مادربرد را حداکثر محافظت کند.لحیم کاری تراشه

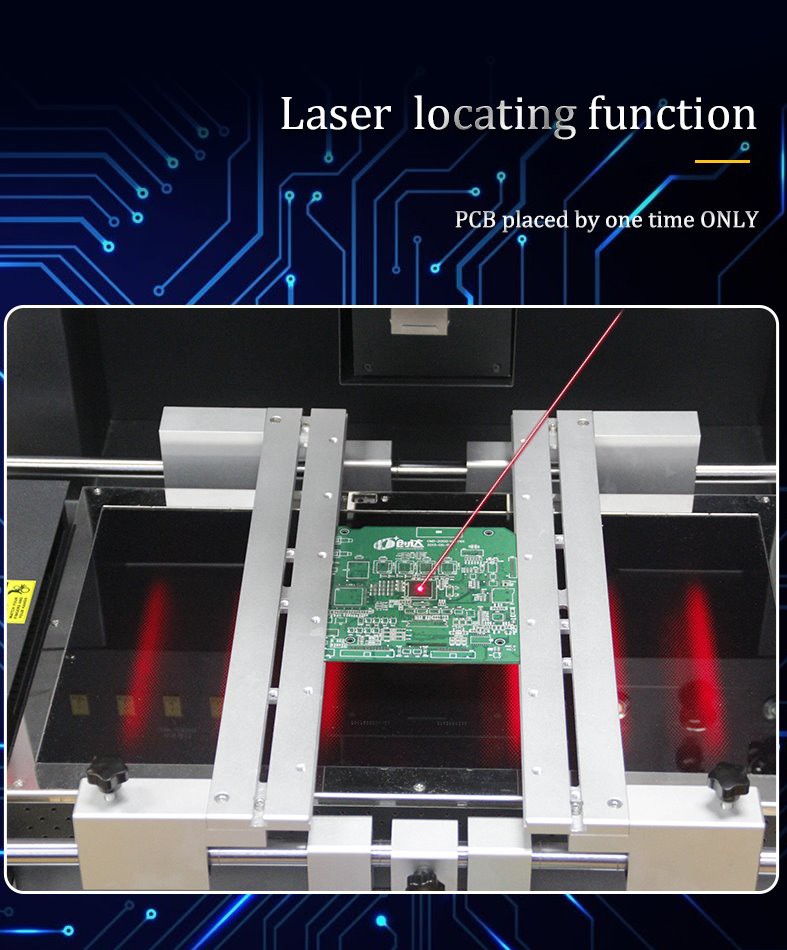

مکان لیزرشار کویک تراشه
مکان لیزر - که می تواند به مهندس کمک کند تا موقعیت تراشه را در مادربرد به سرعت پیدا کند.چیپ quik smd291
پروفایل های دما ذخیره شدهتراشه های لحیم کاری
تجربه بهتری برای کار در هنگام پردازش مجدد کسب و کار، هر تعداد پروفایل که بخواهید می توانند ذخیره شوند و مدیریت مجاز شوند.حذف سریع تراشه smd
ویدئوی کار ماشین دوباره کاری BGA اتوماتیک:
