2 منطقه گرمایش صفحه نمایش لمسی BGA ایستگاه دوباره کاری
سیستم دوباره کاری باید یک ناحیه بسیار باریک روی برد را گرم کند. ایستگاه دوباره کاری DH{0}} BGA می تواند دقیقاً و آسان باشد. با دانش فنی بسیار پیشرفته است. همچنین در مورد جدیدترین برد با چگالی بالا، قطعات ریز سرب و قطعات اندازه تراشه، امکان کار مجدد به درستی وجود دارد. علاوه بر این، ایستگاه دوباره کاری DH{2}} BGA میتواند تمام فرآیندهای کار مجدد را تکمیل کند، اگر با Jig استفاده کند. آنها گرم کردن، حذف، تمیز کردن، چاپ هستند. موقعیت یابی، نصب، توپ گیری مجدد و غیره و حتی بازرسی است.
شرح
1. ویژگی های محصول 2 Heating Zones Touch Screen BGA Rework Machine
ساخته شده از مواد گرمایشی با کیفیت بالا؛ روش های لحیم کاری و لحیم کاری BGA دقیقاً کنترل می شود.
سر گرمایش متحرک، که قادر به حرکت آزادانه به صورت افقی، آسان برای کار است.
کامپیوتر صنعتی تعبیه شده، کنترل PLC، نمایش مشخصات بلادرنگ، قادر به نمایش مشخصات مجموعه و پروفایل آزمایش شده عملی. صفحه نمایش با اندازه بزرگ، آسان برای کار؛
پروفایل بدون محدودیت در این رایانه صنعتی، می تواند دو پروفایل آزمایش شده را تجزیه و تحلیل کند، می تواند انگلیسی و چینی را وارد کند.

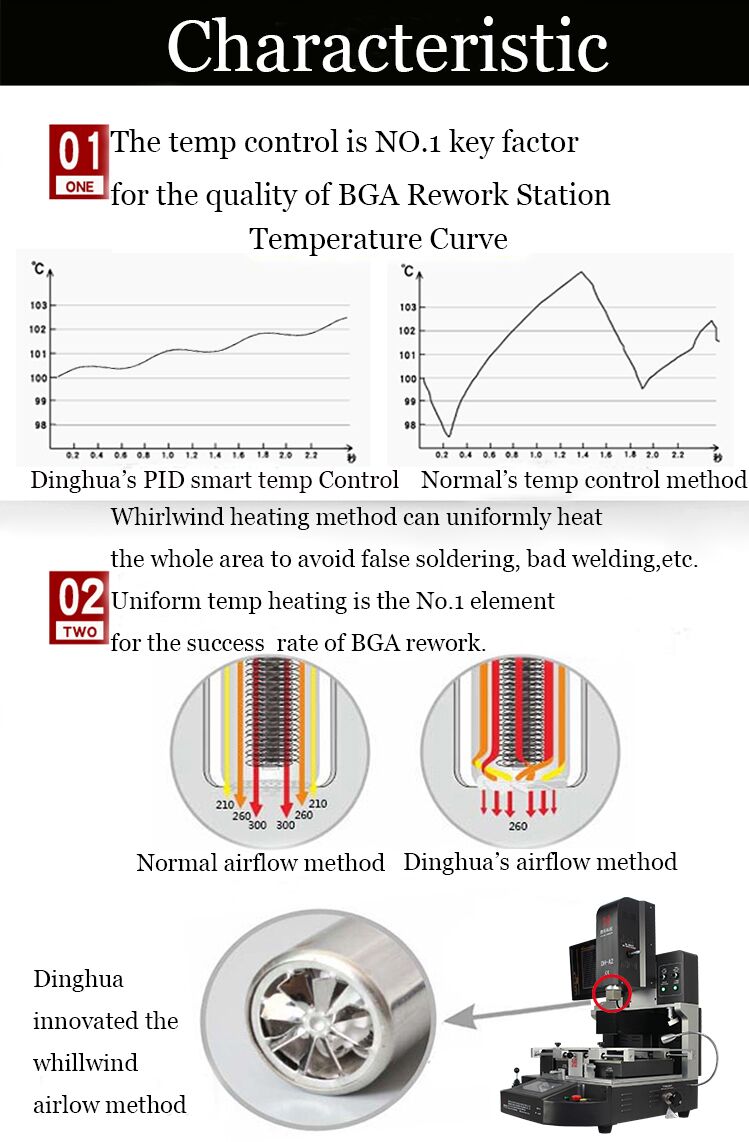

دمای بخاری های هوای گرم بالا و پایین را می توان با توجه به دمای خاص آنها به طور دقیق کنترل کرد. منطقه گرمایش دمای ثابت مادون قرمز درقسمت پایین و تنظیمات مناسب کنترل دما کار را دوباره انجام می دهند
امن تر و قابل اطمینان تر
2. مشخصات
| قدرت | 2300W |
| بخاری بالا | هوای گرم 450 وات |
| بخاری پایین | هوای گرم 1200 وات، مادون قرمز 1800 وات |
| منبع تغذیه | AC220V±10% 50/60Hz |
| بعد | L540 * W310 * H500 میلی متر |

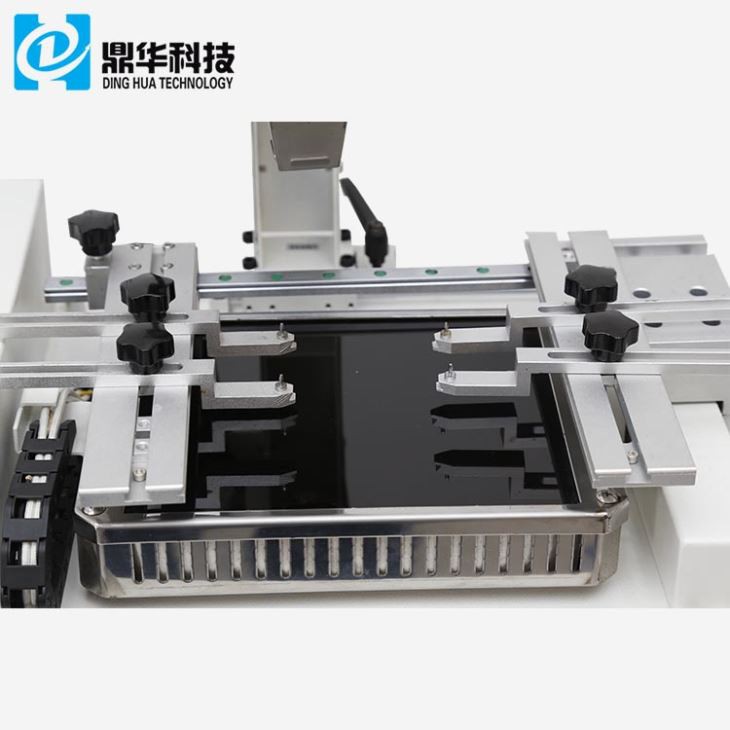

| موقعیت یابی | پشتیبانی از PCB شیار V، و با فیکسچر جهانی خارجی |
| کنترل دما | ترموکوپل نوع K، کنترل حلقه بسته. گرمایش مستقل |
| دقت دما | ± 2 درجه |
| اندازه PCB | حداکثر 170*220 میلی متر. حداقل 22*22 میلی متر |
| تنظیم دقیق میز کار | ± 15 میلی متر جلو/عقب. ± 15 میلی متر سمت راست/بالا |
| BGAchip | 80*80-2*2 میلیمتر |
| حداقل فاصله تراشه | 0.15mm |
| سنسور دما | 1 (اختیاری) |
| وزن خالص | 16 کیلوگرم |

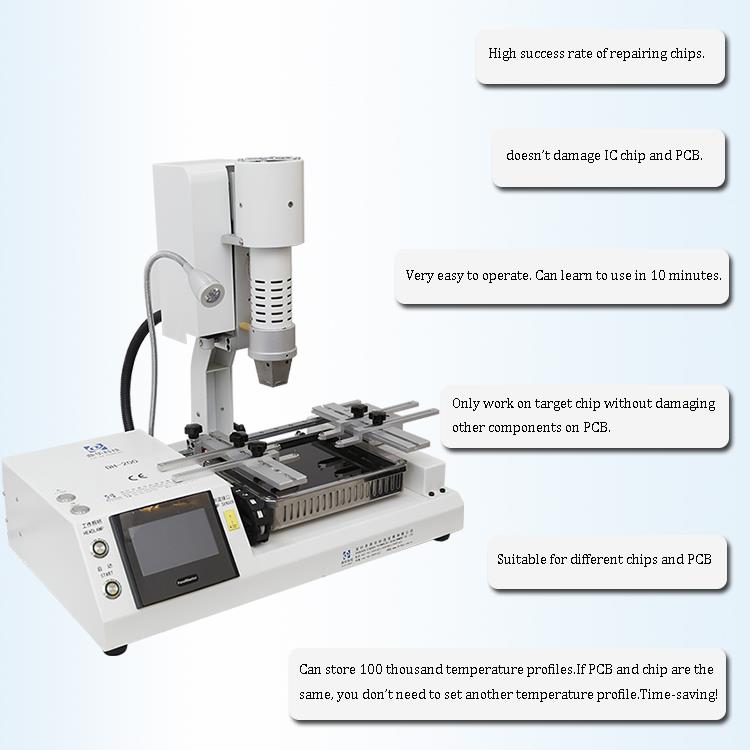

3. جزئیات 2 منطقه گرمایش صفحه نمایش لمسی BGA ماشین بازسازی
1. 2 بخاری مستقل (هوای گرم و مادون قرمز)؛
2. صفحه نمایش دیجیتال HD;

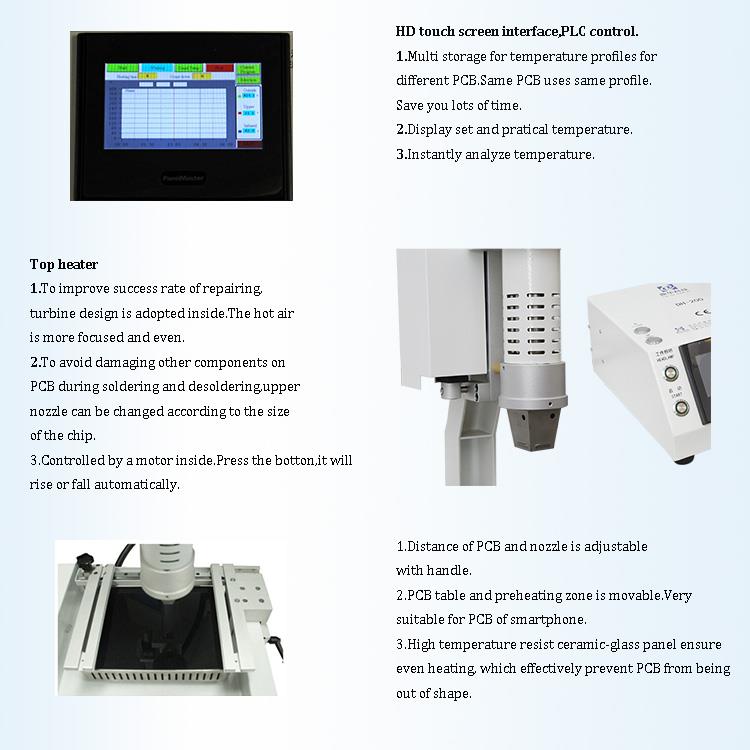

3. رابط صفحه نمایش لمسی HD، کنترل PLC.

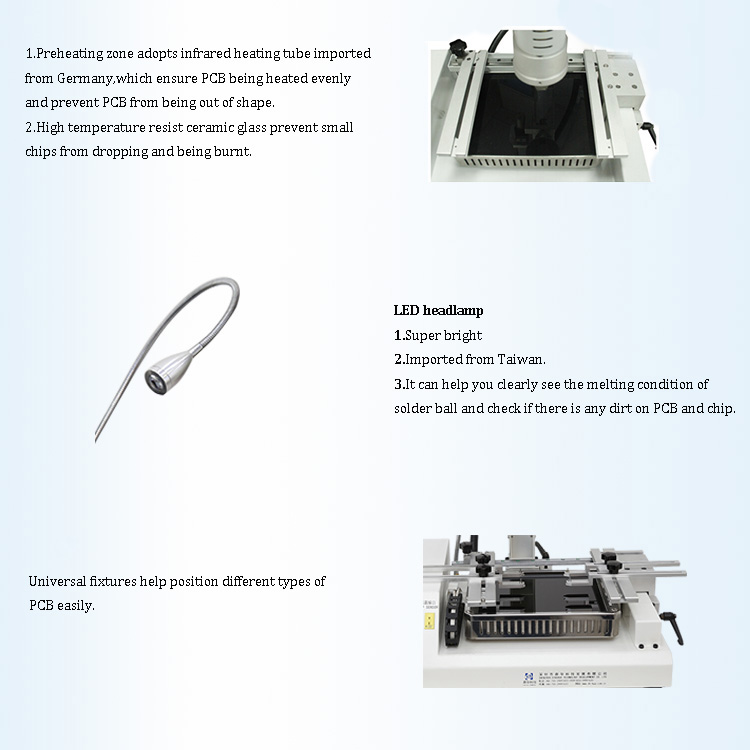

4. چراغ جلو ;
4. چرا صفحه نمایش لمسی 2 منطقه گرمایشی ما را انتخاب می کنیم که دستگاه BGA Rework؟
5-گواهینامه

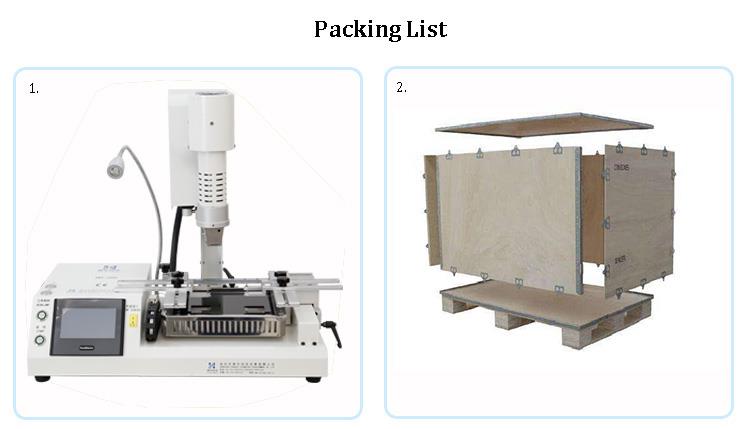

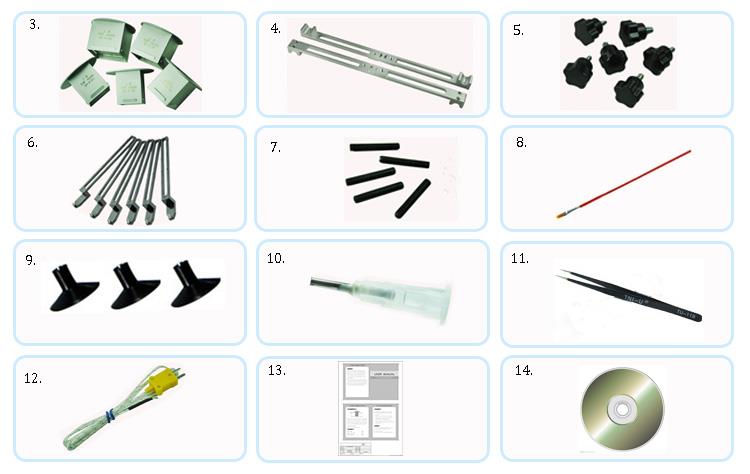

6. بسته بندی و حمل و نقل
7. دانش مرتبط در مورد 2 منطقه گرمایشی صفحه نمایش لمسی BGA Rework Machine
روش تعمیر برای قطع و رها شدن پد در مادربرد تلفن همراه
- برای نقطه افت و زمانی که سیم سرب زیر لنت استبا استفاده از تفنگ هوای گرم (دما: 240 درجه، حجم هوا: متوسط) نقطه لحیم شده را باد کنید. با احتیاط نوک آن را با تیغه بیرون بیاورید، سپس مقدار کمی خمیر لحیم کاری را به سوراخ سربی (پد) بمالید. برای تشکیل یک توپ لحیم کاری از تفنگ هوای گرم برای لحیم کاری مجدد استفاده کنید و سپس با آب بشویید. اگر توپ لحیم کاری نیفتد، نشان می دهد که سیم به درستی لحیم شده است و می توان از آن به طور معمول استفاده کرد.
- برای قطع و جدا کردن لنت، ابتدا از یک تیغه جراحی برای خراش دادن سرب شکسته استفاده کنید و حداقل 3 میلی متر از مواد را بردارید. سپس محل را با فلاکس (آب تیانا) تمیز کنید. برای اعمال لحیم کاری روی سرب از اتو برقی استفاده کنید. بخش کوچکی از سیم میناکاری شده را که در نوک آن قلع بیسموت قلع پوشانده شده است بردارید و آن را به سیم خراشیده وصل کنید. سیم را به درستی قرار دهید، سپس از یک تفنگ هوای گرم (دما: 280 درجه، جریان هوا: متوسط) برای جوشکاری استفاده کنید. پس از جوش، سیم میناکاری شده را به طول 2 میلی متر ببرید. یک سنجاق را در مرکز پد قرار دهید و از یک سنجاق دیگر برای قرار دادن سیم لعابی دور پین استفاده کنید تا دایره ای روی پد ایجاد شود. مقدار کمی از خمیر لحیم کاری را روی دایره بمالید، سپس از تفنگ هوای گرم برای جریان دادن به لحیم کاری استفاده کنید و یک توپ لحیم کاری تشکیل دهید.
اگر لحیم کاری سیم سربی و سیم لحیم کاری سخت است، کمی خمیر لحیم کاری به محل اتصال بزنید، سپس از تفنگ هوای گرم (بدون لمس سیم با آهن لحیم کاری) استفاده کنید. از یک سوزن برای تنظیم موقعیت سیم لعابی استفاده کنید تا مطمئن شوید که صاف است و محل لحیم کاری یکنواخت است. در این مرحله لنت با موفقیت تعمیر می شود.
3. پس از اتصال تمام نقاط شکست، محل را با آب تمیز کنید. مراقب باشید که پد جدید مزاحم نشود. مقدار کمی روغن سبز را در اطراف خط بمالید، از پد اجتناب کنید. کمتر بهتر است - فقط کافی است سیم را محکم کنید. پس از اعمال، مجموعه را به مدت نیم ساعت زیر یک لامپ بنفش قرار دهید تا آی سی دوباره نصب شود. حتی اگر چندین بار جدا شده و دوباره سرهم شود، اتصال باید ایمن باقی بماند.
