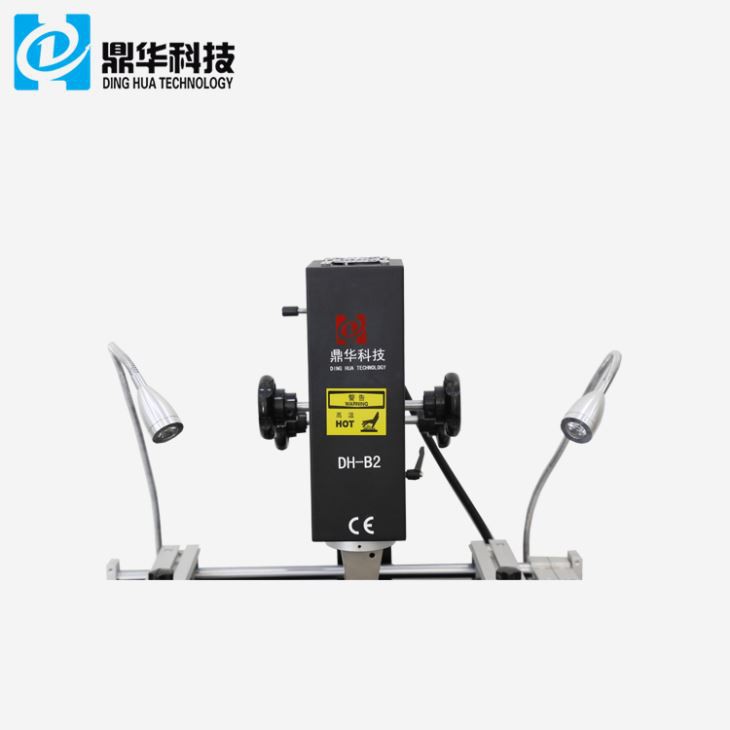

صفحه نمایش لمسی هوای داغ SMD Rework Station

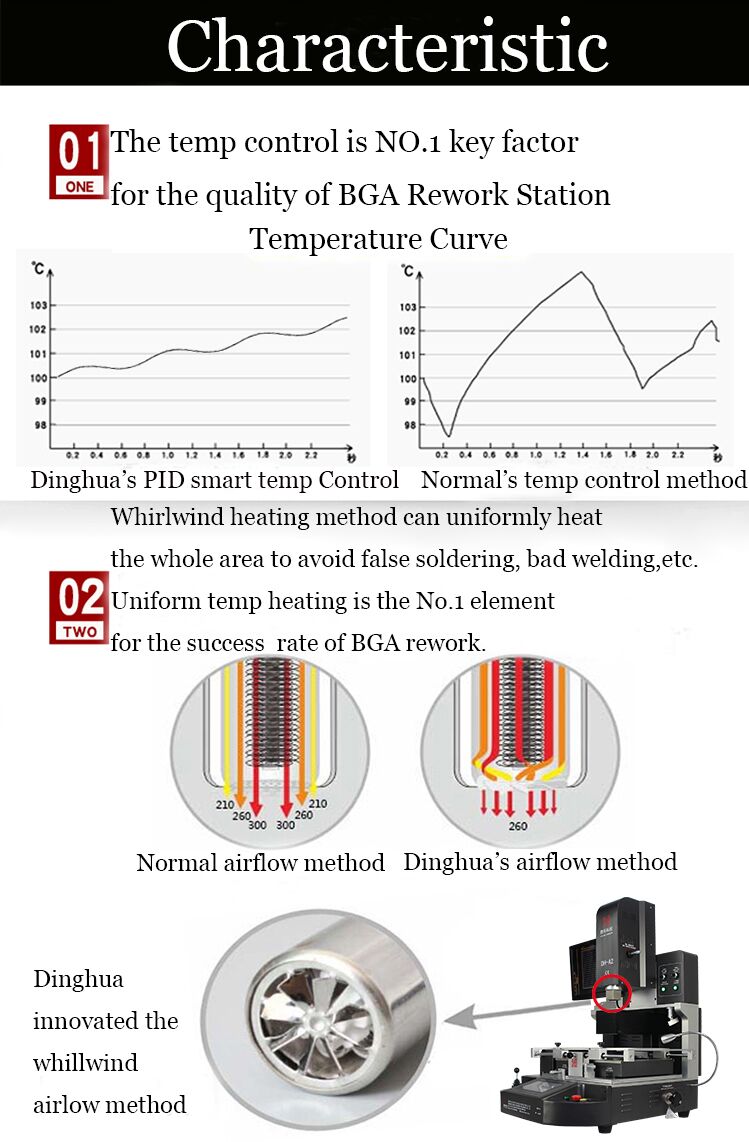

1. ویژگی های محصول Hot Air Touch Screen SMD Rework Station





1. منطقه درجه حرارت اول و دوم را می توان 8 بخش (بالا/پایین) پروفایل دما تنظیم کرد

و 8 پروفیل دمای ثابت. و ایستگاه دوباره کاری bga می تواند 10 هزار مورد مختلف را ذخیره کند

پروفایل دما تولال.



2. سومین منطقه پیش گرمایش برای اطمینان از گرمای کامل PCB در طول فرآیند کار مجدد است.

3.DH-B2 BGA Rework Station را می توان به رایانه با پورت سریال RSS PC داخلی وصل کرد.

همراه با سی دی نرم افزار

4. پروفیل های دما برای گرمایش بالا و پایین در هنگام DH-B2 به طور مستقل پیش می روند

BGA Rework Station در حال کار است و فن متقاطع می تواند به خنک کردن سریع PCBA کمک کند.

محافظت از تغییر شکل PCBA رخ می دهد.



2. مشخصات

قدرت	4800W
بخاری بالا	هول ایر 800 وات
بخاری پایین	هوای گرم 1200 وات. مادون قرمز 2700 وات
منبع تغذیه	AC220V{1}}% 50/60Hz
بعد	L800*W900*H750 میلی متر
موقعیت یابی	پشتیبانی از PCB شیار V. و با فیکسچر جهانی خارجی
کنترل دما	ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل
دقت دما	± 2 درجه
اندازه PCB	حداکثر 450*500 میلی متر، حداقل 20*20 میلی متر
تنظیم دقیق میز کار	± 15 میلی متر جلو/عقب، t15 میلی متر سمت راست و چپ
BGAchip	80*80-1*1 میلی‌متر
حداقل فاصله تراشه	٪7B٪7B0٪7D٪7D.15mm
سنسور دما	4 (اختیاری)
وزن نیست	36 کیلوگرم

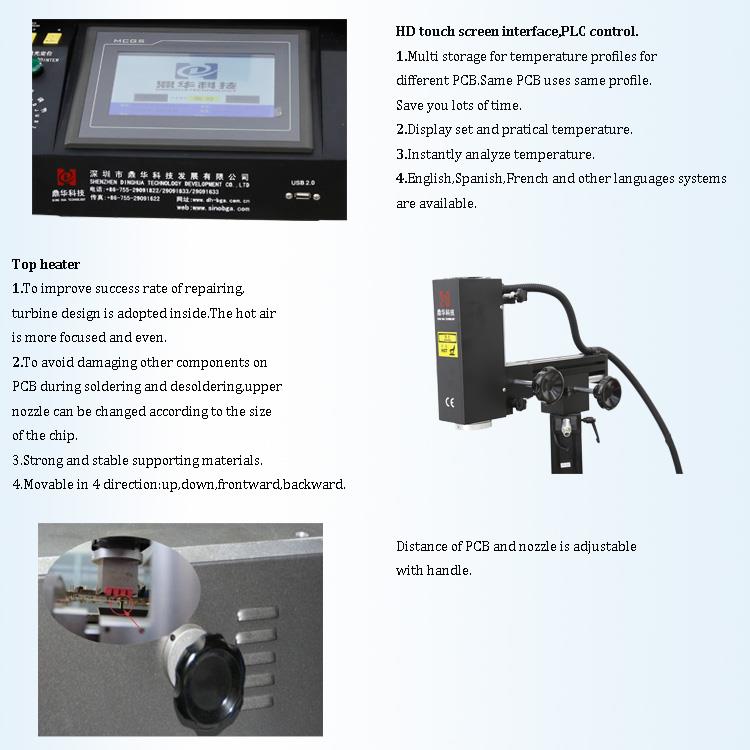

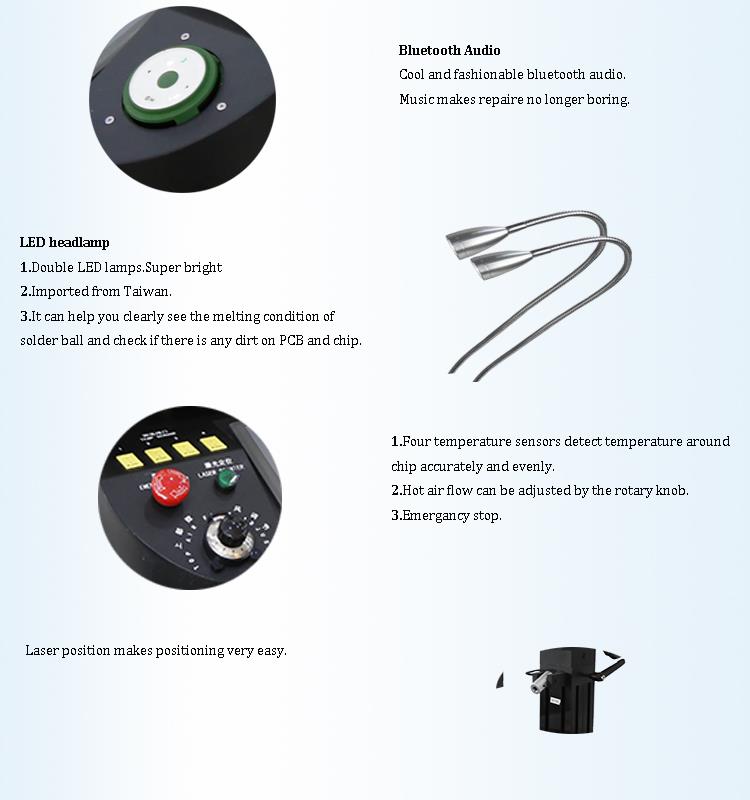

3.جزئیات صفحه نمایش لمسی هوای داغ SMD Rework Station

رابط صفحه نمایش لمسی 1.HD.

2. سه بخاری مستقل (هوای گرم و مادون قرمز)؛

3. قلم خلاء;

4. چراغ جلو.

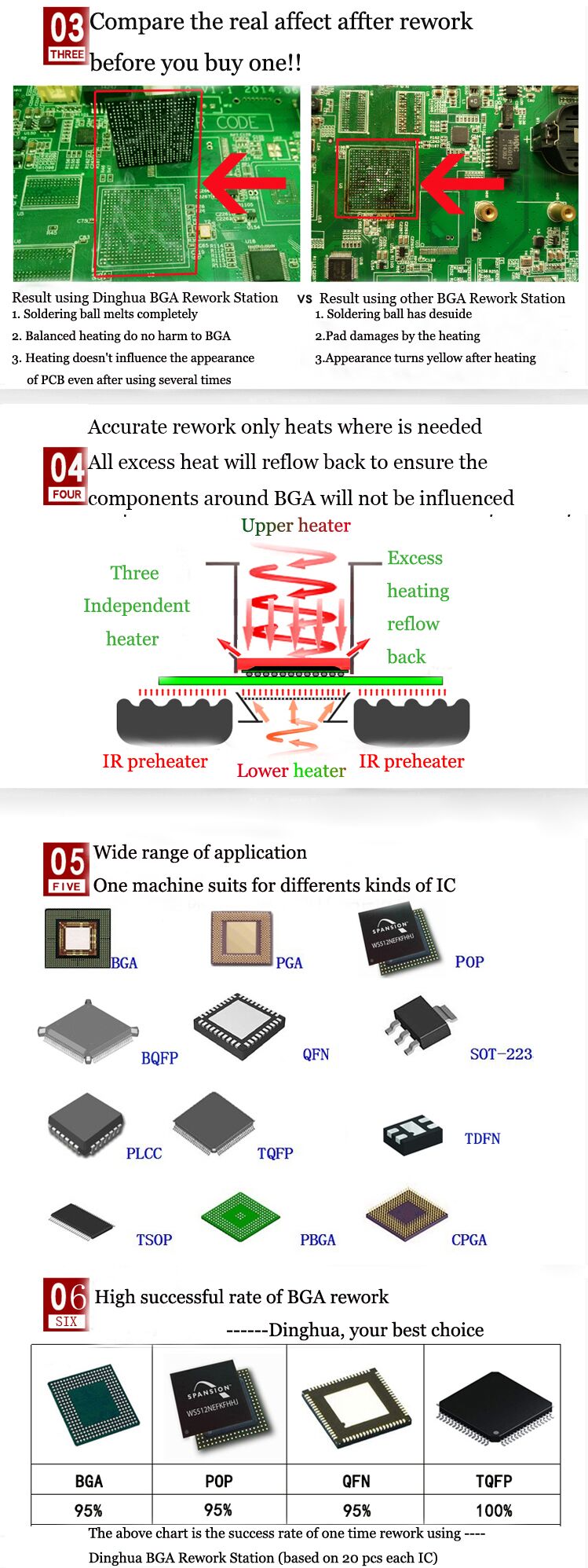

4. چرا ایستگاه بازکاری SMD صفحه نمایش لمسی هوای داغ ما را انتخاب کنید؟





5-گواهینامه

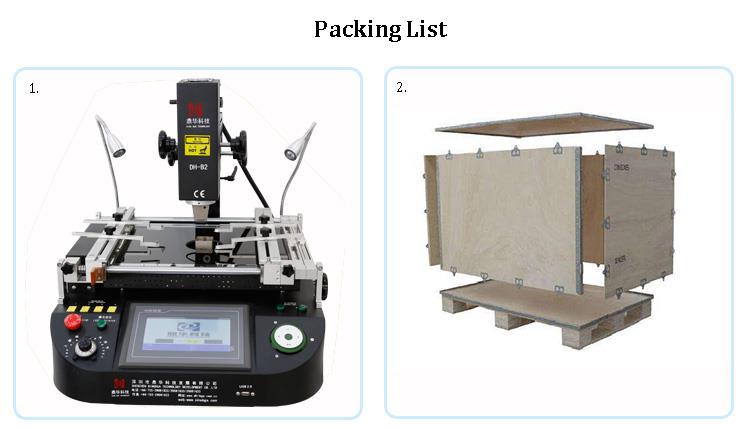

6. بسته بندی و حمل و نقل صفحه نمایش لمسی هوای داغ SMD Rework Station





8. دانش مرتبط

احتیاط در استفاده از شابلون

1. تمیزی توری فولادی

چرا شابلون ها را بشویید؟

ضمانت چاپ خمیر لحیم کاری

شابلون ها را به خوبی جدا نگه دارید

کاهش پل زدن چاپ

از واژگونی، فرو ریختن و سایر اشتباهات چاپی خودداری کنید

مراقب باشید:

1. برای تمیز نگه داشتن شابلون، مطمئن شوید که شابلون در برابر گرد و غبار محافظت می شود.

2. شابلون باید بلافاصله پس از استفاده تمیز شود تا از سخت شدن خمیر لحیم مانده و سخت شدن آن جلوگیری شود.

برای حذف

3. شابلون ها باید در یک قفسه اختصاصی قرار گرفته و به صورت عمودی قرار گیرند. صفحات و صفحات باید ایزوله شوند

از یکدیگر (ممکن است فیلمبرداری شود) و انباشتن و تماس با یکدیگر ممنوع است. برای شابلون هایی که

منتظر تمیز شدن هستند، برای جلوگیری از آسیب تصادفی نباید آنها را به طور تصادفی قرار داد.



2. در صورت بروز ناهنجاری های زیر، شابلون تازه تهیه شده باید تعویض شود و شابلون قدیمی تمیز شود.

1. بشکه خمیر لحیم کاری که از قبل باز شده است از دوره معتبر استفاده فراتر می رود.

2. استنسیل به مدت 8 ساعت استفاده شده است.

3. اتصال مش فولادی (نقص تولید دسته ای "چاپ خمیر لحیم ناقص")؛



3. روش تمیز کردن توری فولادی

1. آنلاین: به طور خودکار هر 5 قطعه را پاک کنید.

2. نوع آفلاین: پاک کردن دست، تمیز کردن دستی با الکل در زیر نور.

3. آفلاین: تجهیزات تمیز کردن اولتراسونیک.



4. تست کشش توری فولادی

1. شابلون باید برای کشش پس از هر تمیز کردن خارج از خط آزمایش شود.

2. حداقل پنج نقطه کشش (چهار گوشه + نقطه مرکزی) را اندازه گیری کنید.

کشش 3 به طور کلی بیشتر از 30N است.



5. مدیریت شابلون

1. عمر مفید شابلون ها باید به شیوه ای موثر مشخص و نظارت شود. شابلون هایی که بیش از

عمر سرویس باید از بین برود. استفاده از شابلون برای استفاده طولانی ممنوع است. (معمولاً 100، 000 بار)

2. هر شابلون باید شماره گذاری شده و محصولات قابل استفاده در هر شابلون را به وضوح مشخص کنید.

3. هر شابلون همیشه باید تضمین شود که قطعات یدکی داشته باشد تا بتوان آن را به سرعت تعویض کرد.

وضعیت غیر طبیعی رخ می دهد.



6. تاثیر مش فولادی در چاپ خمیر لحیم کاری

ضخامت شابلون و اندازه دهانه توری فولادی میزان خمیر لحیم کاری را تعیین می کند

چاپ شده است. خمیر لحیم کاری بیش از حد باعث ایجاد پل می شود. خمیر لحیم بسیار کم باعث لحیم کاری ناکافی یا عدم کارایی آن می شود.

لحیم کاری dvertent شکل دهانه توری فولادی و صاف بودن دیواره توری فولادی

همچنین بر کیفیت جداسازی خمیر لحیم تأثیر می گذارد.
