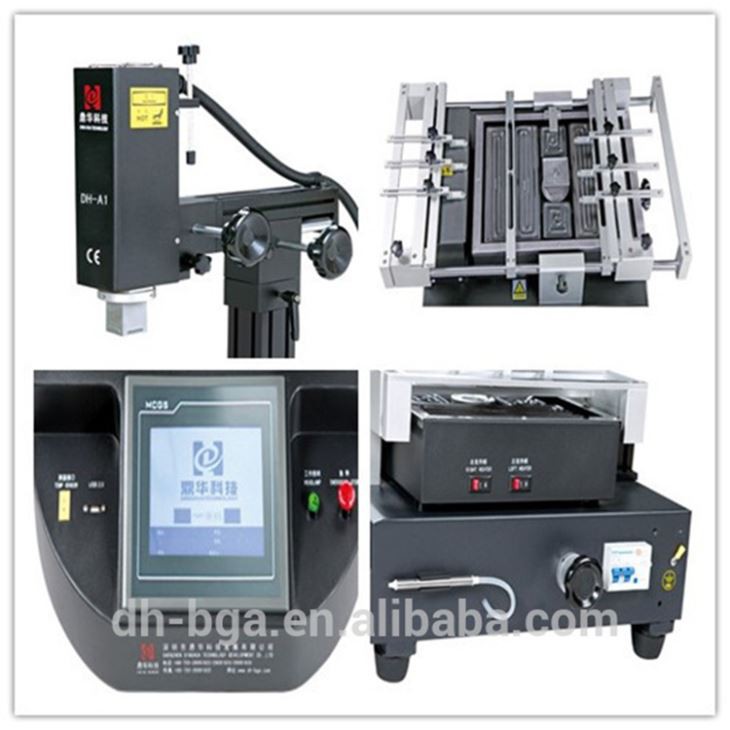

صفحه نمایش لمسی Samsung BGA Rework Station

صفحه نمایش لمسی samsung bga rework station پیش نمایش سریع: قیمت اصلی کارخانه! DH-A1 BGA Rework Machine با بخاری IR برای تعمیر iPad در حال حاضر در انبار موجود است. این دستگاه توسط سیستم عملیاتی کاربر پسند طراحی شده است، با هدف کمک به اپراتور برای درک نحوه استفاده در عرض چند دقیقه. 1. مشخصات ...

ارسال درخواست

شرح

صفحه نمایش لمسی samsung bga rework station

پیش نمایش سریع:

قیمت اصلی کارخانه! دستگاه بازسازی DH-A1 BGA با بخاری مادون قرمز برای تعمیر ipad هم اکنون در انبار موجود است. طراحی شده است

توسط سیستم عامل کاربر پسند، با هدف کمک به اپراتور برای درک نحوه استفاده در عرض چند دقیقه.

1. مشخصات

مشخصات
1	قدرت	4900W
2	بخاری بالا	هوای گرم 800 وات
3	بخاری پایین بخاری آهنی	هوای گرم 1200 وات، مادون قرمز 2800 وات 90w
4	منبع تغذیه	AC220V٪ c2٪ b110٪ 2550٪ 2f60Hz
5	بعد، ابعاد، اندازه	640730580 میلی متر
6	تثبیت موقعیت	شیار V، پشتیبانی PCB را می توان در هر جهت با فیکسچر جهانی خارجی تنظیم کرد
7	کنترل دما	ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل
8	دقت دما	± 2 درجه
9	اندازه PCB	حداکثر 500400 میلی متر حداقل 2222 میلی متر
10	تراشه BGA	2{1}}80 میلی‌متر
11	حداقل فاصله تراشه	٪7b٪7b0٪7d٪7d.15mm
12	سنسور دمای خارجی	1 (اختیاری)
13	وزن خالص	45 کیلوگرم

2. کاربرد ایستگاه دوباره کاری DH-A1 BGA

استفاده از برنامه برای ایستگاه های دوباره کاری BGA

ایستگاه های دوباره کاری BGA دارای چندین کاربرد مختلف در دنیای تعمیر و تغییر PCB هستند. اینجا چندتایی هستند

از رایج ترین برنامه های کاربردی

ارتقاء: ارتقاء یکی از رایج ترین دلایل برای دوباره کاری است. تکنسین ها ممکن است نیاز به تعویض قطعات یا اضافه کردن داشته باشند

قطعات ارتقا یافته به PCB

قطعات معیوب: PCB ها می توانند قطعات معیوب مختلفی داشته باشند که ممکن است نیاز به کار مجدد داشته باشند. به عنوان مثال، لنت ها ممکن است در طی آن آسیب ببینند

حذف BGA، هر تعدادی از قطعات ممکن است در اثر حرارت آسیب ببینند یا ممکن است تخلیه بیش از حد مفصل لحیم کاری وجود داشته باشد.

مونتاژ معیوب: طیف وسیعی از اشتباهات ممکن است در طول فرآیند دوباره کاری رخ دهد. به عنوان مثال، PCB ممکن است BGA نادرست داشته باشد

جهت گیری یا یک نمایه حرارتی بازسازی شده BGA ضعیف. اگر چنین باشد، PCB احتمالاً نیاز به کار بیشتری دارد

برای رسیدگی به مونتاژ معیوب دوباره کار کنید.

3. چرا باید Dinghua را انتخاب کنید؟

1. کنترل کیفیت دقیق.

2. حتی پس از اینکه PCB و تراشه ها برای چندین بار در ایستگاه دوباره کاری BGA تعمیر شدند، ظاهر و عملکردها وجود ندارد.

متأثر، تحت تأثیر، دچار، مبتلا.

3. طیف گسترده ای از کاربرد:

مادربرد کامپیوتر، گوشی هوشمند، لپ تاپ، دوربین دیجیتال، تهویه مطبوع، تلویزیون و سایر تجهیزات الکترونیکی پزشکی

صنعت، صنعت ارتباطات، صنعت خودرو و غیره

طیف گسترده ای از کاربرد: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP،

تراشه PBGA، CPGA، LED.

4-میزان موفقیت بالای BGA یا دیگر تراشه‌ها.

4. دانش مرتبط:

بالینگ مجدد BGA

مشخصات مولفه BGA پس از جریان مجدد مجدد باید به دقت توسعه داده شود تا آسیب احتمالی ناشی از چرخه گرما به حداقل برسد.

و میزان موفقیت فرآیند را افزایش دهد. در حین ایجاد نمایه، شرایط و عوامل متعددی باید به ترتیب در نظر گرفته شوند

برای دستیابی به نتایج رضایت بخش ثابت و قابل تکرار. برخی از شرایطی که در نظر می گیریم، نسبت جرمی بستر به سرب، وزن است

دستگاه BGA، چگالی آرایه / گام / اندازه کره لحیم کاری، دمای عملیاتی، مدت زمان عملیاتی در میدان قبل از BGA

شکست، فرآیند تولید، خمیر لحیم کاری اصلی / برآمدگی های استفاده شده و الزامات RoHS مشتری.

در مواردی که قابلیت اطمینان اولویت است، ما تبدیل سرب دستگاه را پیشنهاد می کنیم، زیرا این امر انعطاف پذیری اتصالات لحیم کاری را به شدت افزایش می دهد.

و مسائل مربوط به حفره ها، ترک های لحیم بدون سرب و ایجاد سبیل را از بین می برد. روش جایگزینی موفقیت آمیز کره های لحیم کاری در دستگاه BGA شامل حذف لحیم باقیمانده توسط هوای گرم، فتیله لحیم کاری یا خلاء لحیم کاری بسته به سطح قابلیت کار مجدد قطعه و الزامات مشتری است. این روش در طول بازسازی اجزای BGA مرحله مهمی است و در محیط تمیز بدون گرد و غبار انجام می شود تا تمام آلودگی های بالقوه زمین BGA را از بین ببرد و از اتصال با کیفیت بین کره لحیم کاری و زمین های BGA اطمینان حاصل شود. طبق الزامات مشتری، می‌توانیم آرگون/نیتروژن را به اجاق‌های گلوله‌کن محیط بسته خود وارد کنیم تا کیفیت لحیم کاری را بیشتر کنیم.

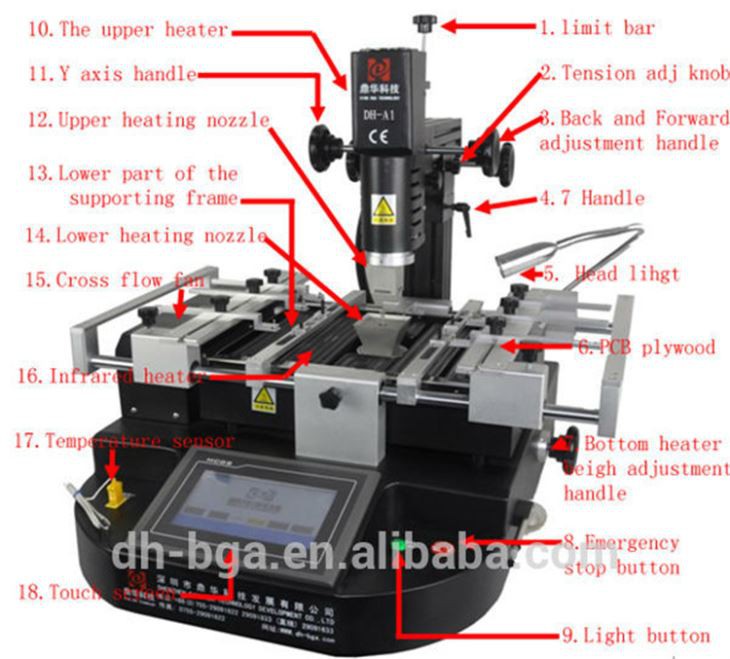

5. تصاویر دقیق از DH-A1 BGA REWORK STATION

DH-A1 BGA REWORK STATION DETAILS.jpg
