دستگاه تعمیر Bga مادون قرمز Reballing اتوماتیک

دستگاه تعمیر خودکار bga مادون قرمز reballing

راهنمای عملیات برای ایستگاه دوباره کاری BGA DH-A2



DH-A2 شامل یک سیستم بینایی برای تراز کردن، سیستم عملیاتی برای زمان و دما و غیره است. تنظیم و سیستم ایمن، که می تواند عملکردهای آن را به حداکثر برساند، نیز ساده می کندنگهداری آن، برای ایجاد تجربه بهتر برای کاربر نهایی.

1. کاربرد دستگاه تعمیر bga مادون قرمز reballing خودکار



برای لحیم کردن، لحیم کاری مجدد، لحیم کردن نوع دیگری از تراشه ها:



تراشه های BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، LED و غیره.

2. ویژگی های محصول

* طول عمر پایدار و طولانی (طراحی شده برای 15 سال استفاده)

* می تواند مادربردهای مختلف را با میزان موفقیت بالا تعمیر کند

* دمای گرمایش و سرمایش را به شدت کنترل کنید

* سیستم تراز نوری: با دقت در محدوده 0.01 میلی متر نصب می شود

* کارکرد آسان. هر کسی می تواند استفاده از آن را در 30 دقیقه یاد بگیرد. هیچ مهارت خاصی لازم نیست.

3. مشخصاتدستگاه تعمیر خودکار bga مادون قرمز reballing



منبع تغذیه	110 ~ 240 ولت 50/60 هرتز
نرخ توان	5400W
سطح خودکار	لحیم کاری، لحیم کاری، برداشتن و تعویض و غیره
CCD نوری	اتوماتیک با تغذیه کننده تراشه
کنترل در حال اجرا	PLC (میتسوبیشی)
فاصله تراشه ها	0.15mm

صفحه لمسی	ظاهر شدن منحنی ها، تنظیم زمان و دما
اندازه PCBA موجود است	22 * 22 ~ 400 * 420 میلی متر
اندازه تراشه	1 * 1 ~ 80 * 80 میلی متر
وزن	حدود 74 کیلوگرم



4. جزئیاتدستگاه تعمیر خودکار bga مادون قرمز reballing



1. هوای داغ بالا و مکنده خلاء نصب شده با هم، که به راحتی یک تراشه/جزء را برایتراز کردن



2. CCD نوری با دید تقسیم شده برای آن نقاط روی تراشه در مقایسه با مادربرد که روی صفحه نمایشگر تصویر می شود.

3. صفحه نمایش یک تراشه (BGA، IC، POP و SMT، و غیره) در مقابل نقطه های مادربرد منطبق با آن تراز شده است.قبل از لحیم کاری





4. 3 منطقه گرمایش، مناطق پیش گرمایش هوای بالا، هوای گرم پایین و IR، که می تواند برای مادربردهای کوچک تا آیفون، همچنین تا مین بردهای کامپیوتر و تلویزیون و غیره استفاده شود.

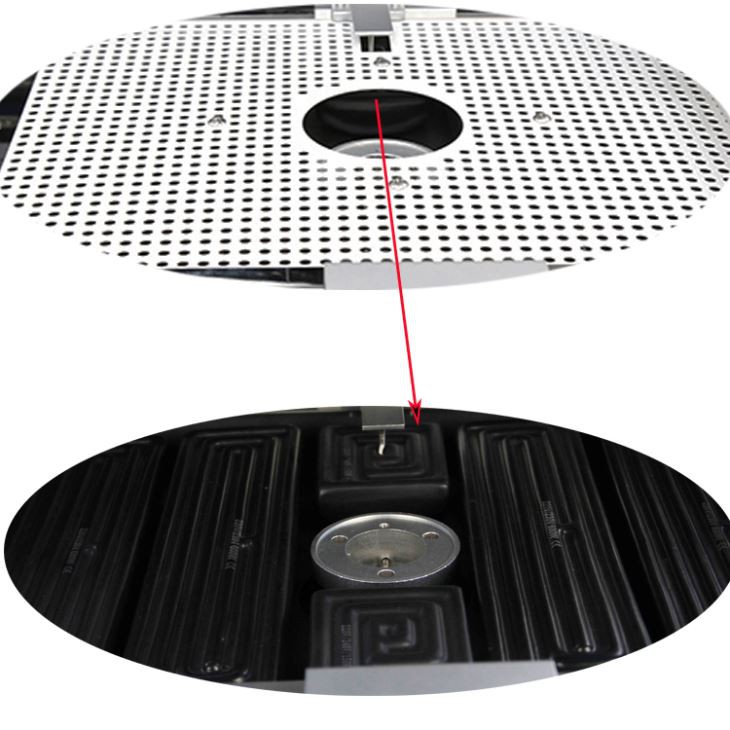

5. منطقه پیش گرمایش IR پوشیده شده توسط مش فولادی، که باعث می شود عناصر گرمایش یکنواخت و ایمن تر شود.





6. رابط عملیاتی برای تنظیم زمان و دما، پروفایل های دما را می توان تا 50،{2}} گروه ذخیره کرد.









5. چرا ایستگاه کاری خودکار SMD SMT LED BGA را انتخاب کنید؟



6. گواهی دستگاه تعمیر کامپیوتر سیستم BGA Rework

گواهینامه های UL، E-MARK، CCC، FCC، CE ROHS. در همین حال، برای بهبود و کامل کردن سیستم کیفیت، Dinghua گواهینامه ممیزی در محل ISO، GMP، FCCA، C-TPAT را گذرانده است.

7. بسته بندی و حمل و نقل خودکار BGA rework ماشین reballing



8. محموله برای ایستگاه دوباره کاری BGA

DHL، TNT، FEDEX، SF، حمل و نقل دریایی و سایر خطوط ویژه، و غیره. اگر شرایط حمل و نقل دیگری می خواهید، لطفاً به ما بگویید.

ما از شما حمایت خواهیم کرد.



9. شرایط پرداخت

حواله بانکی، Western Union، کارت اعتباری.

لطفاً اگر به پشتیبانی دیگری نیاز دارید به ما بگویید.

10. دانش مربوطه برای الفدستگاه تعمیر BGA مادون قرمز reballing اتومات

1. طبقه بندی ماشین آلات تعمیر

تراز نوری:تراز نوری با استفاده از تصویربرداری منشوری و روشنایی LED در ماژول نوری به دست می آید. این تنظیمات توزیع میدان نور را تنظیم می‌کند و اجازه می‌دهد تا تصویر یک تراشه کوچک روی صفحه نمایش داده شود تا تراز نوری دقیق و تعمیر شود.

تراز غیر نوری:تراز غیر نوری شامل تراز دستی BGA با خطوط و نقاط صفحه PCB با استفاده از چشم غیرمسلح برای رسیدن به تراز و تعمیر است. تجهیزات هوشمند برای تراز بصری، جوشکاری و جداسازی عناصر BGA در اندازه های مختلف می تواند به طور قابل توجهی بهره وری تعمیر را بهبود بخشد و هزینه ها را کاهش دهد.

2. حالت های گرمایش

در حال حاضر سه حالت گرمایش در سیستم تعمیر وجود دارد: هوای داغ بالا + مادون قرمز پایین، مادون قرمز بالا و پایین و هوای گرم بالا و پایین. هیچ نتیجه گیری قطعی در مورد اینکه کدام حالت بهترین است وجود ندارد. سیستم هوای داغ بالا را می توان با فن یا پمپ هوا هدایت کرد و پمپ های هوا به طور کلی برتر هستند. گرمایش مادون قرمز، به ویژه مادون قرمز دور، اغلب ترجیح داده می شود، زیرا امواج مادون قرمز دور، نور نامرئی هستند، به رنگ حساس نیستند، و دارای ضرایب جذب و انکسار ثابت در مواد مختلف هستند، که آن را موثرتر از گرمایش مادون قرمز استاندارد می کند. در لحیم کاری جریان هوای داغ، بسیار مهم است که قسمت پایین PCB گرم شود تا از تاب برداشتن و تغییر شکل ناشی از گرمایش یک طرفه جلوگیری شود و زمان ذوب خمیر لحیم کوتاه شود. این گرمایش پایین مخصوصاً برای کار مجدد BGA روی تخته های بزرگ مهم است. سه حالت گرمایش پایین برای تجهیزات تعمیر BGA عبارتند از: هوای گرم، مادون قرمز و هوای گرم + مادون قرمز. گرمایش هوای گرم گرمایش یکنواخت را فراهم می کند و به طور کلی توصیه می شود، در حالی که گرمایش مادون قرمز می تواند منجر به گرمایش ناهموار PCB شود. ترکیب هوای گرم + مادون قرمز اکنون به طور گسترده در چین استفاده می شود.

3. حالت های کنترل

در ماشین های تعمیر BGA حالت های کنترلی مختلفی وجود دارد، از جمله کنترل ابزار که سرعت تعمیر پایینی دارد و خطر سوختن تراشه های BGA، به خصوص تراشه های بدون سرب را به همراه دارد. در مقایسه، ماشین‌های تعمیر پیشرفته ممکن است از کنترل PLC یا کنترل کامل کامپیوتری برای عملیات دقیق‌تر استفاده کنند.

4. انتخاب نازل هوا

یک نازل جریان هوای گرم خوب انتخاب کنید، زیرا گرمایش بدون تماس را فراهم می کند. در حین گرم شدن، لحیم کاری در هر مفصل روی BGA به دلیل جریان هوای با دمای بالا به طور همزمان ذوب می‌شود و محیط دمایی پایدار را در طول فرآیند جریان مجدد تضمین می‌کند و از اجزای مجاور در برابر آسیب هوای گرم همرفتی محافظت می‌کند. موفقیت به یکنواختی توزیع گرما بر روی بسته بندی و پد PCB، بدون ایجاد اختلال در اجزاء در طول جریان مجدد بستگی دارد.

اکثر دستگاه های نیمه هادی مورد استفاده در فرآیند تعمیر BGA دارای دمای مقاومت حرارتی بین 240 تا 600 درجه هستند. برای سیستم های تعمیر BGA، کنترل دمای گرمایش و اطمینان از یکنواختی بسیار مهم است. انتقال همرفت حرارتی شامل دمیدن هوای گرم شده از طریق نازلی به شکل عنصر در حال تعمیر است. دینامیک جریان هوا، از جمله اثرات آرام، مناطق فشار بالا و پایین، و سرعت گردش، همراه با جذب و توزیع گرما، ساخت نازل‌های هوای گرم برای گرمایش موضعی و اطمینان از تعمیر BGA مناسب را به یک کار پیچیده تبدیل می‌کند. هر گونه نوسان در فشار یا مشکلات منبع هوای فشرده یا پمپ می تواند عملکرد دستگاه را به میزان قابل توجهی کاهش دهد.

5. مقدمه ای بر ماشین های موجود

DH-A2 که توسط شرکت توسعه فناوری Shenzhen Dinghua تولید شده است، یک نمونه قابل توجه است. کف بزرگ این دستگاه از گرمایش مادون قرمز متشکل از شش گروه لوله گرمایش مادون قرمز استفاده می کند، در حالی که در پایین کوچک از باد گرمایش مادون قرمز استفاده می شود. قسمت بالایی از گرمایش هوای گرم استفاده می کند که از یک سیم پیچ گرمایشی و یک لوله گاز فشار بالا تشکیل شده است. سیستم کنترل در حالت PLC کار می کند و می تواند تا 200 منحنی دما را ذخیره کند.

مزایا:

الف از سه بدنه گرمایش مستقل استفاده می‌کند که دو تای آن‌ها می‌توانند در بخش‌هایی گرم شوند. یکی برای گرمایش با دمای ثابت، با گزینه خاموش کردن پنج بدنه گرمایش برای کاهش مصرف برق است.

ب. سیستم تراز نوری امکان انجام عملیات تراز راحت تر و سریعتر را فراهم می کند.

ج قاب پشتیبانی PCB دارای سوراخ‌هایی برای نصب سریع‌تر و آسان‌تر PCB است، به‌ویژه برای تخته‌هایی که شکل نامنظم دارند.

د استفاده از سه بدنه گرمایش مستقل منجر به شیب افزایش دما سریعتر می شود و نیازهای فرآیند بدون سرب را بهتر برآورده می کند.

ه. کنترل دمای بالایی از فشار هوای خارجی استفاده می کند که منبع فشار هوای پایدار را فراهم می کند و توزیع یکنواخت دما را تضمین می کند.

f. رابط صفحه نمایش لمسی امکان تنظیم زمان واقعی منحنی دما را فراهم می کند و کار را راحت تر می کند.

que puede almacenar 200 curvas de temperature.
