دستگاه ریبالینگ چیپ IR6500 Bga
1. IR بالا + IR پایین برای لحیم کاری و لحیم کاری.2. اندازه تراشه موجود: 2 * 2 ~ 80 * 80 mm3. اندازه PCB موجود: 360 * 300mm4. برای کامپیوتر، تلفن همراه و سایر مادربردها استفاده می شود
شرح
DH{0}} مجتمع تعمیر مادون قرمز جهانی با کنترلکنندههای دما دیجیتال و گرمایش سرامیکی برای Xbox،
تراشه های PS3 BGA، لپ تاپ، کامپیوتر و غیره تعمیر شده است.
DH{0}} آن در سمت چپ، راست و پشت متفاوت است

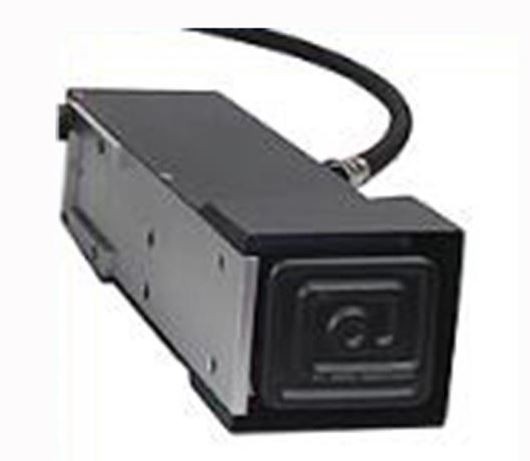

گرمایش سرامیکی IR فوقانی، طول موج 2 ~ 8 میلی متر، منطقه گرمایش تا 80 * 80 میلی متر است، کاربرد برای Xbox، مادربرد کنسول بازی و سایر تعمیرات در سطح تراشه.

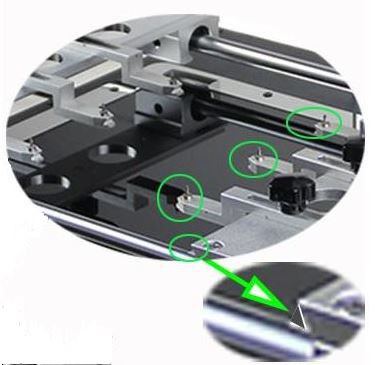

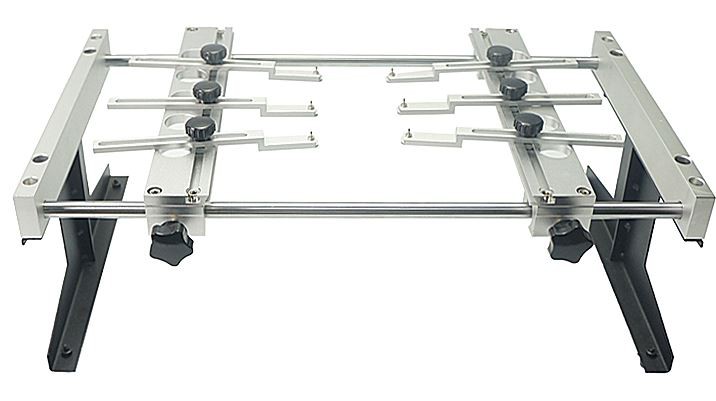

فیکسچرهای یونیورسال، 6 تکه با یک بریدگی کوچک و یک پین نازک و برآمده، که قابل استفاده برای مادربردهای نامنظم برای نصب روی میز کار، اندازه PCB می تواند تا 300 * 360 میلی متر باشد.
برای مادربردهای ثابت، مهم نیست که PCB با هر شکلی که باشد، که می توان روی آن و برای لحیم کاری ثابت کرد.
لحیم کاری
ناحیه پیش گرمایش پایین، پوشیده از محافظ شیشه ای ضد دمای بالا، مساحت گرمایش 200*240 میلی متر است، اکثر مادربردها روی آن قابل استفاده هستند.

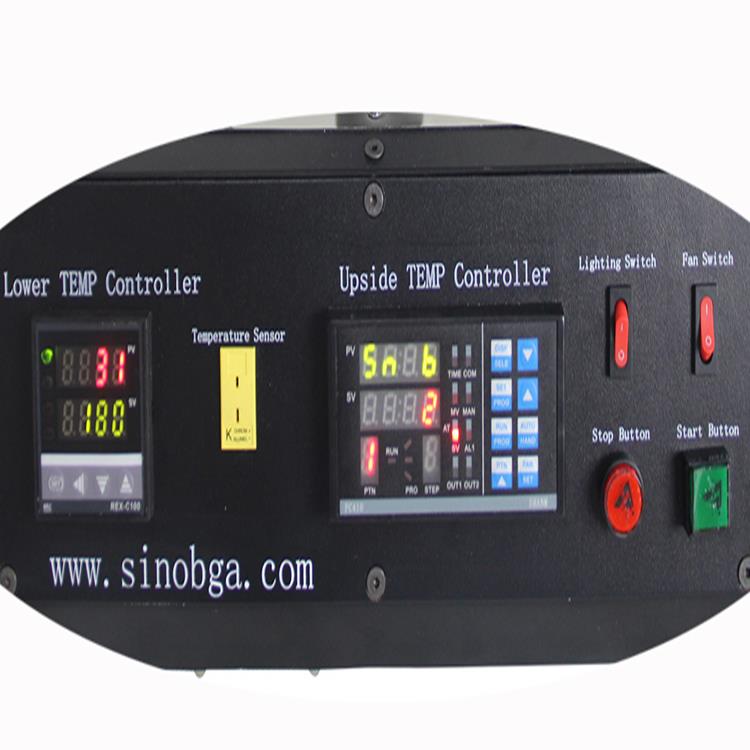

2 کنترل کننده دما برای تنظیم زمان و دمای ماشین ها، 4 منطقه دما را می توان برای هر پروفایل دما تنظیم کرد و 10 گروه از پروفایل های دما را می توان ذخیره کرد.
پارامترهای دستگاه reballing تراشه IR6500 bga:
| منبع تغذیه | 110~250V +/{3}}% 50/60Hz |
| قدرت | 2500W |
| مناطق گرمایشی | 2 IR |
| PCB موجود است | 300*360 میلی متر |
| اندازه قطعات | 2*2~78*78 میلی متر |
| وزن خالص | 16 کیلوگرم |
FQA
س: آیا می تواند تلفن همراه را تعمیر کند؟
پاسخ: بله، می تواند.
س: برای 10 ست چقدر است؟
A: For a better price, please email us: john@dh-kd.com
س: آیا می خواهید OEM را بپذیرید؟
A: بله، لطفا به ما اطلاع دهید که چه مقدار ممکن است نیاز داشته باشید؟
س: آیا می توانم مستقیماً از کشور شما خرید کنم؟
A: بله، ما می توانیم آن را با اکسپرس به درب شما ارسال کنیم.
برخی مهارت ها در مورد دستگاه IR6500 bga reballing chip
ایستگاه بازسازی BGA تجهیزات حرفه ای است که برای تعمیر قطعات BGA استفاده می شود. اغلب در صنعت SMT استفاده می شود. در مرحله بعد، اصول اولیه ایستگاه دوباره کاری BGA را معرفی می کنیم و عوامل کلیدی برای بهبود نرخ کار مجدد BGA را تجزیه و تحلیل می کنیم.
ایستگاه دوباره کاری BGA را می توان به ایستگاه بازکاری تراز نوری و ایستگاه دوباره کاری تراز غیر نوری تقسیم کرد. تراز نوری به استفاده از تراز نوری در حین جوشکاری اشاره دارد که می تواند از دقت تراز در حین جوشکاری اطمینان حاصل کند و میزان موفقیت جوشکاری را بهبود بخشد. تراز نوری بر اساس تراز بصری است و دقت در هنگام جوشکاری چندان خوب نیست.
در حال حاضر، روشهای گرمایش اصلی ایستگاههای بازسازی BGA خارجی، مادون قرمز کامل، هوای گرم کامل، و دو هوای گرم و یک مادون قرمز است. روش های مختلف گرمایش مزایا و معایب متفاوتی دارند. روش گرمایش استاندارد ایستگاه های بازکاری BGA در چین عموماً پیش گرمایش هوای داغ بالا و پایین و پیش گرمایش مادون قرمز پایین است. ، به عنوان منطقه سه درجه حرارت نامیده می شود. سر گرمایش بالا و پایین توسط سیم گرمایش گرم می شود و هوای گرم توسط جریان هوا به بیرون هدایت می شود. پیش گرمایش پایین را می توان به یک لوله گرمایش مادون قرمز تیره، صفحه گرمایش مادون قرمز و صفحه گرمایش موج نور مادون قرمز تقسیم کرد.
از طریق گرمایش سیم گرمایش، هوای گرم از طریق نازل هوا به قطعه BGA منتقل می شود تا به هدف گرمایش قطعه BGA برسد و با دمیدن هوای گرم بالا و پایین می توان از تغییر شکل برد مدار جلوگیری کرد. به دلیل گرمایش ناهموار برخی از افراد می خواهند این قطعه را با تفنگ هوا گرم و نازل هوا تعویض کنند. من پیشنهاد می کنم این کار را انجام ندهید زیرا دمای ایستگاه دوباره کاری BGA را می توان با توجه به منحنی دمای تنظیم شده تنظیم کرد. استفاده از تفنگ هوای گرم کنترل دمای جوشکاری را دشوار می کند و در نتیجه موفقیت سرعت جوش را کاهش می دهد.
گرمایش مادون قرمز عمدتاً نقش پیش گرمایش، از بین بردن رطوبت داخل برد مدار و BGA را ایفا می کند و همچنین می تواند به طور موثر اختلاف دما بین نقطه مرکز گرمایش و ناحیه اطراف را کاهش دهد و احتمال تغییر شکل برد مدار را کاهش دهد.
هنگام جداسازی و لحیم کاری BGA، شرایط مهمی برای دما وجود دارد. دما خیلی زیاد است و به راحتی می توان اجزای BGA را سوزاند. بنابراین، ایستگاه دوباره کاری معمولاً نیازی به کنترل دستگاه ندارد، بلکه از کنترل PLC و کنترل کامل رایانه استفاده می کند. مقررات.
هنگام تعمیر BGA از طریق ایستگاه دوباره کاری BGA، عمدتاً برای کنترل دمای گرمایش و جلوگیری از تغییر شکل برد مدار است. تنها با انجام خوب این دو قسمت می توان میزان موفقیت دوباره کاری BGA را بهبود بخشید.
