دستگاه حذف تراشه های آی سی BGA پیش گرمایش IR
1. بالا/پایین هوای داغ برای لحیم کاری یا لحیم کاری.2. صفحه نمایش 15 اینچ 1080P.3. هشدار خودکار 5 ~ 10 ثانیه قبل از لحیم کاری آن بیش از 4 خواهد شد. نازل های مغناطیسی که نصب یا حذف بسیار راحت هستند
شرح
راهنمای عملیات برای ایستگاه دوباره کاری BGA DH-A2
DH-A2 یک مدل مقرون به صرفه در میان آن دسته از ماشینهایی است که دارای تراز نوری، لحیم کاری خودکار، لحیم کاری، برداشتن و تعویض است.
وسایل یونیورسال برای هر شکلی از PCBA استفاده می شود، نقطه لیزر می تواند به قرار دادن سریع PCB در موقعیت مناسب کمک کند، میز کار متحرک برای PCB به سمت چپ یا راست مناسب است.
1. استفاده از دستگاه حذف تراشه های آی سی BGA پیش گرمایش IR
برای لحیم کردن، لحیم کاری مجدد، لحیم کردن نوع دیگری از تراشه ها:
تراشه های BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، LED و غیره.
2. ویژگی های محصول تراشه های IC پیش گرمایش IR دستگاه را حذف می کند
* طول عمر پایدار و طولانی (طراحی شده برای 15 سال استفاده)
* می تواند مادربردهای مختلف را با میزان موفقیت بالا تعمیر کند
* دمای گرمایش و سرمایش را به شدت کنترل کنید
* سیستم تراز نوری: با دقت در محدوده 0.01 میلی متر نصب می شود
* آسان برای عملیات. هر کسی می تواند در 30 دقیقه استفاده از آن را یاد بگیرد. هیچ مهارت خاصی لازم نیست.
3. مشخصاتپیش گرمایش IR تراشه های آی سی BGA دستگاه را حذف می کنند
| منبع تغذیه | 110 ~ 240 ولت 50/60 هرتز |
| نرخ توان | 5400W |
| سطح خودکار | لحیم کاری، لحیم کاری، برداشتن و تعویض و غیره |
| CCD نوری | اتوماتیک با تغذیه کننده تراشه |
| کنترل در حال اجرا | PLC (Mitsubishi) |
| فاصله تراشه ها | 0.15mm |
| صفحه لمسی | ظاهر شدن منحنی ها، تنظیم زمان و دما |
| اندازه PCBA موجود است | 22 * 22 ~ 400 * 420 میلی متر |
| اندازه تراشه | 1 * 1 ~ 80 * 80 میلی متر |
| وزن | حدود 74 کیلوگرم |
4. جزئیاتپیش گرمایش IR تراشه های آی سی BGA دستگاه را حذف می کنند

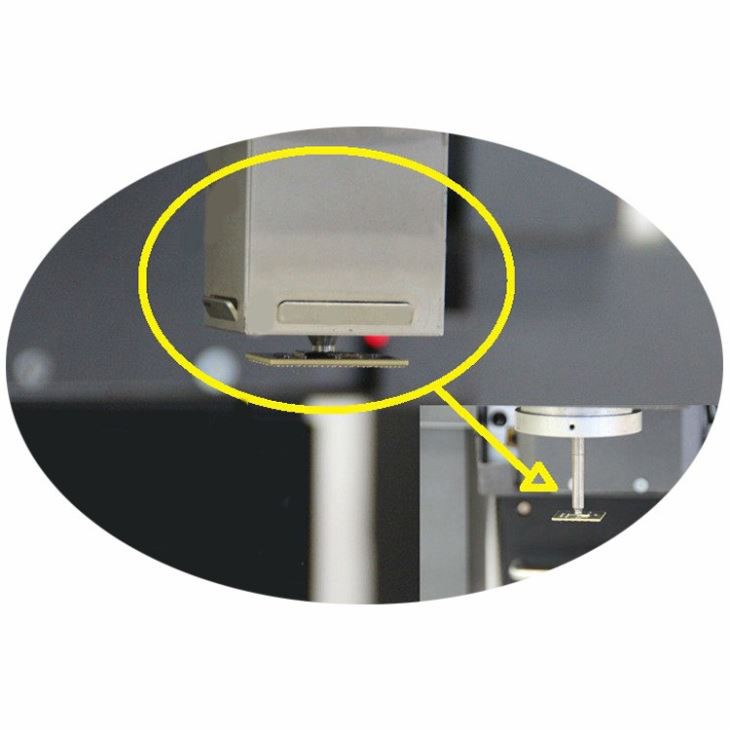

1. هوای داغ بالا و مکنده خلاء با هم نصب شده اند که به راحتی یک تراشه/جزء را برای تراز کردن می گیرد.
2. CCD نوری با دید تقسیم شده برای آن نقاط روی تراشه در مقابل مادربرد که روی صفحه نمایشگر تصویر می شود.
3. صفحه نمایش یک تراشه (BGA، IC، POP و SMT، و غیره) در مقابل نقاط مشابه مادربرد آن که قبل از لحیم کاری تراز شده است.
4. 3 منطقه گرمایش، هوای گرم بالا، هوای گرم پایین و مناطق پیش گرمایش IR، که می تواند برای مادربردهای کوچک تا آیفون، همچنین تا بردهای اصلی کامپیوتر و تلویزیون و غیره استفاده شود.
5. منطقه پیش گرمایش IR با مش فولادی پوشیده شده است که باعث می شود عناصر گرمایش یکنواخت و ایمن تر شوند.
6. رابط عملیاتی برای تنظیم زمان و دما، پروفایل های دما را می توان تا 50،{2}} گروه ذخیره کرد.

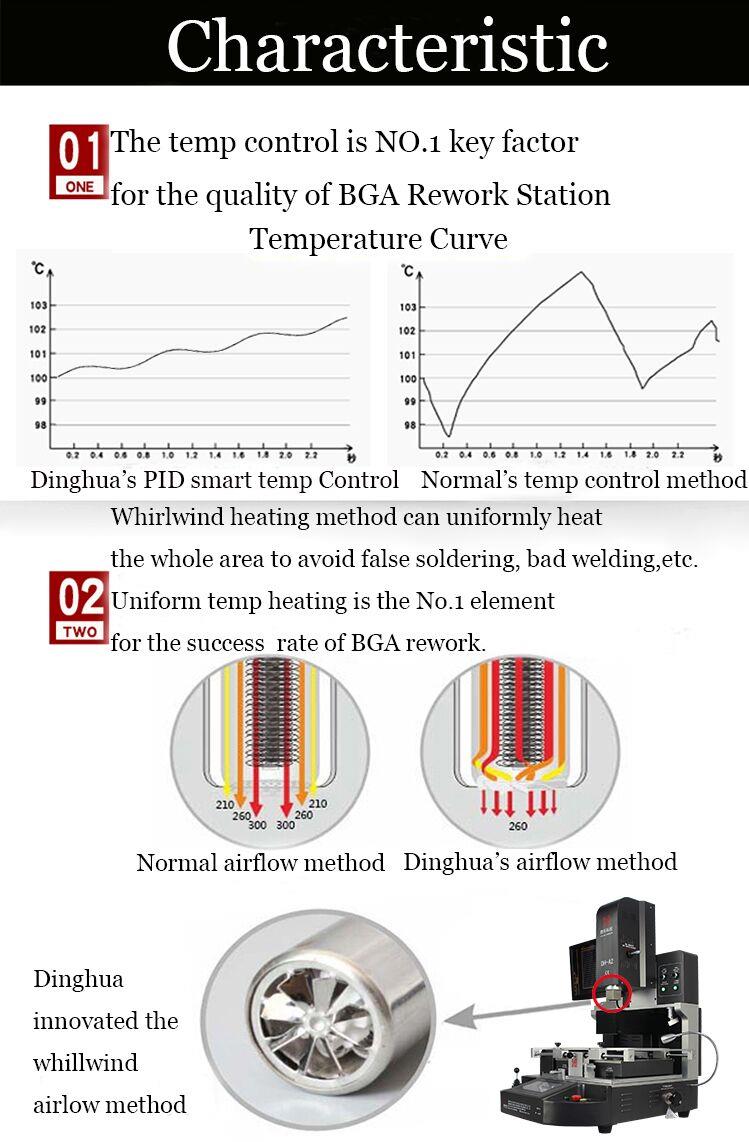

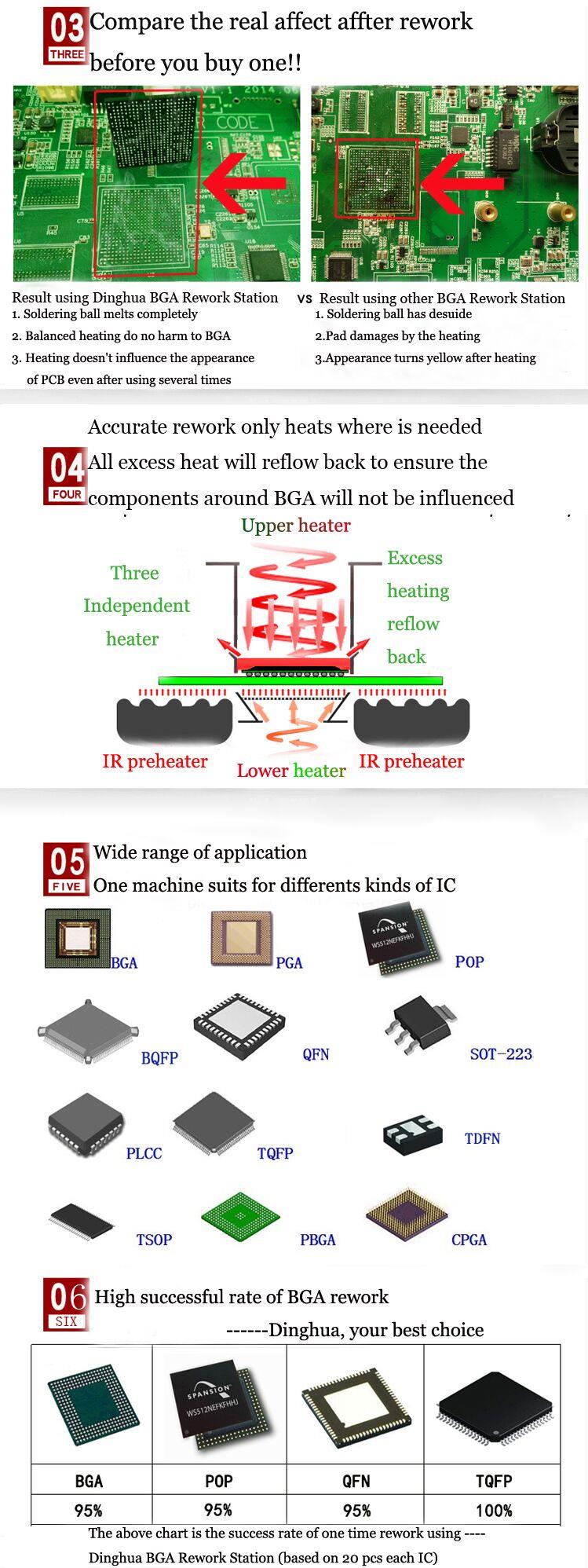

5. چرا ایستگاه بازسازی خودکار SMD SMT LED BGA را انتخاب کنید؟
6. گواهی دستگاه تعمیر کامپیوتر سیستم BGA Rework
گواهینامه های UL، E-MARK، CCC، FCC، CE ROHS. در همین حال، برای بهبود و کامل کردن سیستم کیفیت، Dinghua گواهینامه ممیزی در محل ISO، GMP، FCCA، C-TPAT را گذرانده است.

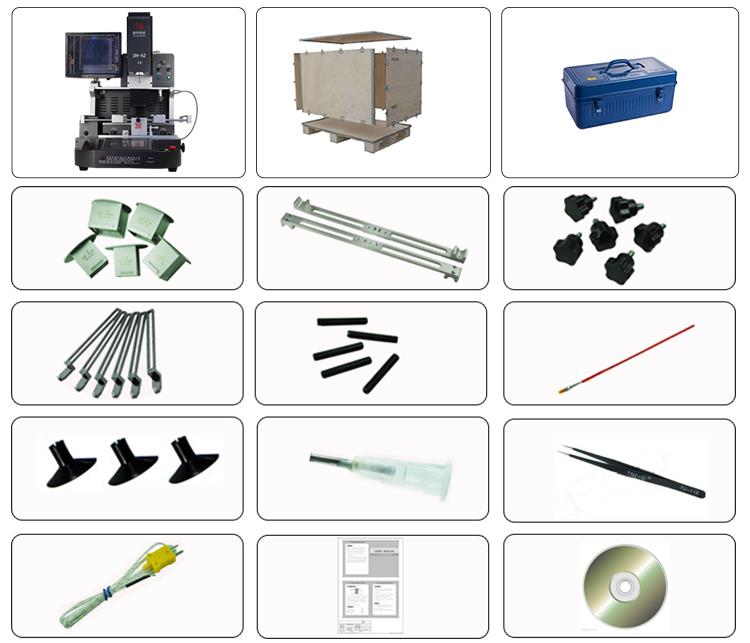

7. بسته بندی و حمل و نقل خودکار BGA rework ماشین reballing
8. محموله برای ایستگاه دوباره کاری BGA
DHL، TNT، FEDEX، SF، حمل و نقل دریایی و سایر خطوط ویژه، و غیره. اگر شرایط حمل و نقل دیگری می خواهید، لطفاً به ما بگویید. ما از شما حمایت خواهیم کرد.
9. شرایط پرداخت
انتقال بانکی، Western Union، کارت اعتباری. لطفاً اگر به پشتیبانی دیگری نیاز دارید، به ما بگویید.
10. دانش مربوطه برای الفدستگاه تعمیر BGA مادون قرمز reballing اتومات
استفاده از یک ایستگاه دوباره کاری BGA را می توان تقریباً به سه مرحله تقسیم کرد: لحیم کاری، قرار دادن و لحیم کاری. در زیر، ایستگاه بازسازی BGA DH-A2 را به عنوان مثال در نظر می گیریم:
لحیم کاری:
1، آماده سازی برای تعمیر:نازل هوای مورد استفاده برای تراشه BGA در حال تعمیر را تعیین کنید. دمای کار مجدد با توجه به استفاده مشتری از لحیم کاری سرب یا بدون سرب تنظیم می شود، زیرا نقطه ذوب گلوله های لحیم کاری سرب به طور کلی 183 درجه است، در حالی که نقطه ذوب توپ های لحیم کاری بدون سرب حدود 217 درجه است. مادربرد PCB را روی پلت فرم BGA دوباره کار کنید و نقطه لیزر قرمز را در مرکز تراشه BGA تراز کنید. سر جایگذاری را پایین بیاورید تا ارتفاع قرارگیری صحیح را تعیین کنید.
2، دمای لحیم کاری را تنظیم کنید:تنظیم دما را ذخیره کنید تا بتوان آن را برای تعمیرات بعدی فراخوانی کرد. به طور کلی دمای لحیم کاری و لحیم کاری را می توان روی یک مقدار تنظیم کرد.
3، لحیم کاری را شروع کنید:در رابط صفحه نمایش لمسی به حالت جداسازی قطعات بروید و روی دکمه تعمیر کلیک کنید. سر گرمایش به طور خودکار پایین می آید تا تراشه BGA گرم شود.
4، تکمیل:پنج ثانیه قبل از پایان چرخه دما، دستگاه زنگ خطر را به صدا در می آورد. هنگامی که منحنی دما کامل شد، نازل به طور خودکار تراشه BGA را می گیرد و سر قرار دادن BGA را به موقعیت اولیه می برد. سپس اپراتور می تواند تراشه BGA را به جعبه مواد متصل کند. اکنون عملیات لحیم کاری کامل شده است.
جایگذاری و لحیم کاری:
1، آماده سازی قرار دادن:پس از اتمام برداشتن قلع از پد، از یک تراشه BGA جدید یا یک تراشه BGA مجدد استفاده کنید. مادربرد PCB را تعمیر کنید و BGA را تقریباً روی پد قرار دهید.
2، شروع قرار دادن:به حالت قرار دادن بروید، روی دکمه شروع کلیک کنید و سر قرار دادن به پایین حرکت می کند. نازل به طور خودکار تراشه BGA را برداشته و آن را به موقعیت اولیه منتقل می کند.
3، تراز نوری:لنز تراز نوری را باز کنید، میکرومتر را تنظیم کنید و PCB را روی محورهای X و Y تراز کنید. زاویه BGA را با زاویه R تنظیم کنید. گلوله های لحیم کاری (با رنگ آبی نمایش داده شده) روی BGA و اتصالات لحیم کاری (با رنگ زرد) روی پد در رنگ های مختلف روی نمایشگر دیده می شوند. پس از تنظیم به طوری که توپ های لحیم کاری و اتصالات کاملاً روی هم قرار گیرند، روی دکمه "Alignment Complete" در صفحه لمسی کلیک کنید.
4، تکمیل:سر قرار دادن به طور خودکار پایین می آید، BGA را روی پد قرار می دهد و جاروبرقی را خاموش می کند. سپس سر به اندازه 2-3 میلی متر بالا می رود و شروع به گرم شدن می کند. پس از تکمیل منحنی دما، سر گرمایش به موقعیت اولیه افزایش می یابد. لحیم کاری تمام شده است.
لحیم کاری:
این عملکرد برای BGAهایی که به دلیل دمای پایین لحیم کاری ضعیفی دارند و نیاز به گرم کردن مجدد دارند استفاده می شود.
1، آماده سازی:برد PCB را روی پلت فرم دوباره کار ثابت کنید و نقطه قرمز لیزری را در مرکز تراشه BGA قرار دهید.
2، لحیم کاری را شروع کنید:دما را تنظیم کنید، به حالت جوش تغییر دهید و روی شروع کلیک کنید. سر گرمایش به طور خودکار پایین می آید. پس از تماس با تراشه BGA، 2-3 میلی متر افزایش می یابد و سپس شروع به گرم شدن می کند.
3، تکمیل:پس از تکمیل منحنی دما، سر گرمایش به طور خودکار به موقعیت اولیه افزایش می یابد. لحیم کاری اکنون کامل شده است.
