دستگاه BGA ایستگاه لحیم کاری مادون قرمز برای لپ تاپ

دستگاه BGA ایستگاه لحیم کاری مادون قرمز برای لپ تاپ

IR و هوای گرم برای گرمایش هیبریدی که برای یک مادربرد بزرگ (بیش از 100*100 میلی متر) بسیار بهتر است که لحیم کاری، لحیم کاری و پیش گرمایشی باشد، به طور گسترده در کارخانه ها، آزمایشگاه ها و تعمیرگاه ها و غیره استفاده می شود.

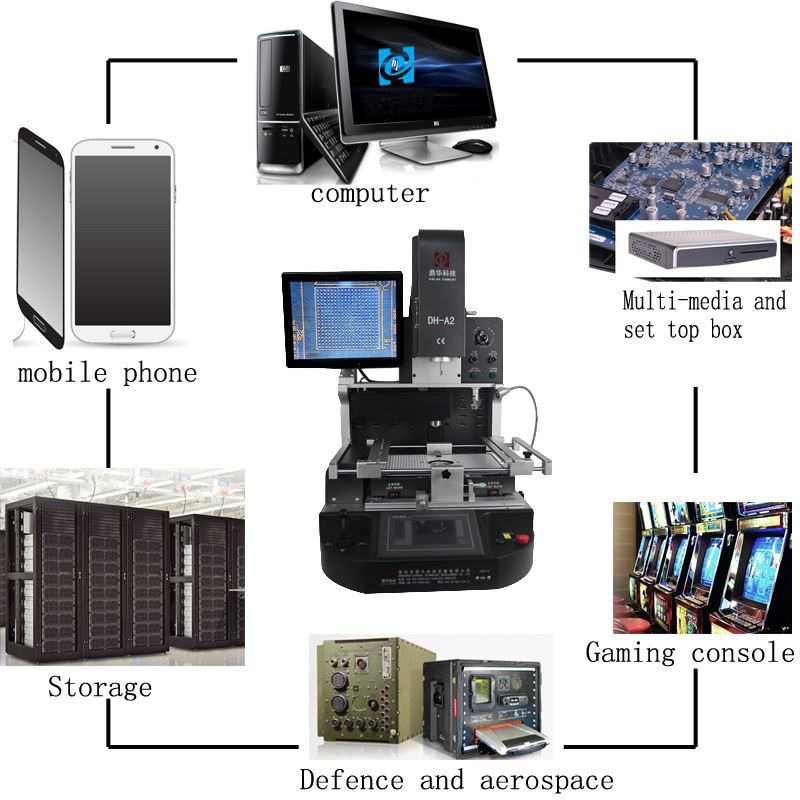

1. کاربرد دستگاه BGA ایستگاه لحیم کاری مادون قرمز برای لپ تاپ

برای لحیم کردن، لحیم کردن مجدد، لحیم کردن نوع دیگری از تراشه ها:

تراشه های BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، LED و غیره.

2. ویژگی های محصول دستگاه BGA ایستگاه لحیم کاری مادون قرمز برای لپ تاپ

* طول عمر پایدار و طولانی (طراحی شده برای 15 سال استفاده)

* می تواند مادربردهای مختلف را با میزان موفقیت بالا تعمیر کند

* دمای گرمایش و سرمایش را به شدت کنترل کنید

* سیستم تراز نوری: با دقت در محدوده 0.01 میلی متر نصب می شود

* عملیات آسان. هر کسی می تواند در 30 دقیقه استفاده از آن را یاد بگیرد. هیچ مهارت خاصی لازم نیست.

3. مشخصاتدستگاه BGA ایستگاه لحیم کاری مادون قرمز برای لپ تاپ

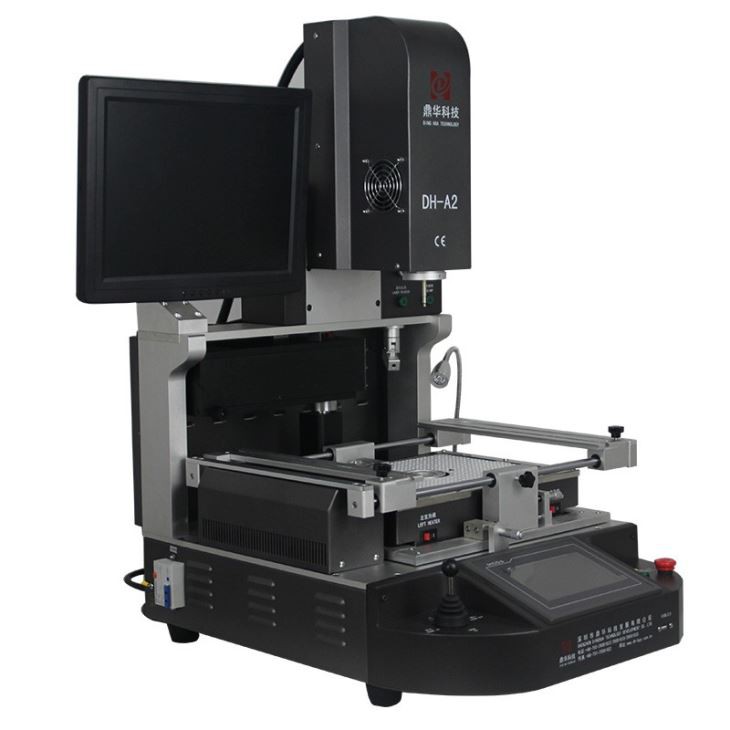

4. جزئیاتدستگاه BGA ایستگاه لحیم کاری مادون قرمز برای لپ تاپ

1. هوای داغ بالا و مکنده خلاء نصب شده با هم، که به راحتی یک تراشه/جزء را برایتراز کردن

2. CCD نوری با دید تقسیم شده برای آن نقاط روی تراشه در مقابل مادربرد که روی صفحه نمایشگر تصویر می شود.

3. صفحه نمایش یک تراشه (BGA، IC، POP و SMT، و غیره) در مقابل نقطه‌های مادربرد منطبق با آن، تراز شده است.قبل از لحیم کاری

4. 3 منطقه گرمایش، هوای داغ بالا، هوای گرم پایین و پیش گرمایش IR، که می تواند برای مادربردهای کوچک تا آیفون، همچنین تا مین بردهای کامپیوتر و تلویزیون و غیره استفاده شود.

5. منطقه پیش گرمایش IR با مش فولادی پوشیده شده است که باعث می شود عناصر گرمایش یکنواخت و ایمن تر شوند.

6. رابط عملیاتی برای تنظیم زمان و دما، پروفایل های دما را می توان تا 50،{2}} گروه ذخیره کرد.

5. چرا دستگاه BGA ایستگاه لحیم کاری مادون قرمز ما را برای لپ تاپ انتخاب کنید؟

6. گواهی ایستگاه لحیم کاری مادون قرمز دستگاه BGA برای لپ تاپ

گواهینامه های UL، E-MARK، CCC، FCC، CE ROHS. در همین حال، برای بهبود و کامل کردن سیستم کیفیت، Dinghua گواهینامه ممیزی در محل ISO، GMP، FCCA، C-TPAT را گذرانده است.

7. بسته بندی و حمل دستگاه BGA ایستگاه لحیم کاری مادون قرمز برای لپ تاپ

8. محموله برای ایستگاه دوباره کاری BGA

DHL، TNT، FEDEX، SF، حمل و نقل دریایی و سایر خطوط ویژه، و غیره. اگر شرایط حمل و نقل دیگری می خواهید، لطفاً به ما بگویید.

ما از شما حمایت خواهیم کرد.

9. شرایط پرداخت

انتقال بانکی، Western Union، کارت اعتباری.

لطفاً اگر به پشتیبانی دیگری نیاز دارید به ما بگویید.

10. راهنمای عملیات برای ایستگاه دوباره کاری BGA DH-A2

11. دانش مربوطه برای الفدستگاه تعمیر BGA مادون قرمز reballing اتومات

                             دانش اولیه ایستگاه تعمیر BGA

1. اصل سیستم تعمیر معمولی SMD هوای گرم این است: استفاده از جریان هوای داغ بسیار ریز برای جمع آوری روی پین ها و پدهای SMD برای ذوب اتصالات لحیم کاری یا جریان مجدد خمیر لحیم کاری برای تکمیل عملکرد جداسازی قطعات یا جوشکاری. یک دستگاه مکانیکی خلاء مجهز به فنر و نازل مکش لاستیکی به طور همزمان برای جداسازی استفاده می شود. هنگامی که تمام نقاط جوش ذوب می شوند، دستگاه SMD به آرامی مکیده می شود. جریان هوای گرم سیستم تعمیر SMD هوای گرم توسط نازل های هوای گرم قابل تعویض در اندازه های مختلف محقق می شود. از آنجایی که جریان هوای گرم از حاشیه هد گرمایشی خارج می شود، به SMD، زیرلایه یا اجزای اطراف آن آسیب نمی رساند و به راحتی می توان SMD را جدا کرد یا جوش داد.

تفاوت سیستم های تعمیر از سازندگان مختلف عمدتاً به دلیل منابع گرمایش مختلف یا حالت های مختلف جریان هوای گرم است. برخی از نازل ها جریان هوای گرم را در اطراف و پایین دستگاه SMD ایجاد می کنند و برخی از نازل ها فقط هوای گرم بالای SMD را اسپری می کنند. از نظر وسایل حفاظتی بهتر است جریان هوا در اطراف و پایین دستگاه های SMD انتخاب شود. برای جلوگیری از تاب برداشتن مدار چاپی، لازم است یک سیستم تعمیر با عملکرد پیش گرمایش در پایین PCB انتخاب کنید.

از آنجایی که اتصالات لحیم کاری BGA در پایین دستگاه نامرئی هستند، سیستم بازکاری باید در هنگام جوشکاری مجدد BGA مجهز به سیستم دید تقسیم نور (یا سیستم نوری بازتاب پایین) باشد تا از تراز دقیق هنگام نصب اطمینان حاصل شود. BGA. به عنوان مثال، فناوری Dinghua، DH-A2، DH-A5 و DH-A6، و غیره.

مراحل تعمیر BGA 2

مراحل تعمیر BGA اساساً مانند مراحل سنتی تعمیر SMD است. مراحل مشخص به شرح زیر است:

1. BGA را حذف کنید

(1) صفحه مونتاژ سطحی را که باید جدا شود روی میز کار سیستم دوباره کاری قرار دهید.

(2) نازل هوای گرم مربعی متناسب با اندازه دستگاه را انتخاب کنید و نازل هوای گرم را روی میله اتصال بخاری بالایی نصب کنید. به نصب پایدار توجه کنید

(3) نازل هوای گرم روی دستگاه را ببندید و به فاصله یکنواخت اطراف دستگاه توجه کنید. اگر عناصری در اطراف دستگاه وجود دارد که بر عملکرد نازل هوای گرم تأثیر می گذارد، ابتدا این عناصر را جدا کرده و پس از تعمیر دوباره آنها را جوش دهید.

(4) ساکشن کاپ (نازل) را برای دستگاهی که قرار است جدا شود انتخاب کنید، ارتفاع دستگاه لوله مکش فشار منفی خلاء دستگاه مکنده را تنظیم کنید، سطح بالایی مکنده را برای تماس با دستگاه پایین بیاورید و روشن کنید. سوئیچ پمپ خلاء

（5） هنگام تنظیم منحنی دمای جداسازی قطعات، باید توجه داشت که منحنی دمای جداسازی قطعات باید با توجه به اندازه دستگاه، ضخامت PCB و سایر شرایط خاص تنظیم شود. در مقایسه با SMD سنتی، دمای جداسازی BGA حدود 150 درجه بالاتر است.

(6) برق گرمایش را روشن کنید و حجم هوای گرم را تنظیم کنید.

(7) هنگامی که لحیم کاری کاملا ذوب می شود، دستگاه توسط پیپت خلاء جذب می شود.

(8) نازل هوای گرم را بلند کنید، سوئیچ پمپ خلاء را ببندید و دستگاه جدا شده را بگیرید.

2. لحیم باقیمانده روی پد PCB را بردارید و این قسمت را تمیز کنید

(1) لحیم باقیمانده پد PCB را با آهن لحیم کاری تمیز و تراز کنید و از تسمه قیطان جوش نشده و سر آهن لحیم کاری بیل شکل صاف برای تمیز کردن استفاده کنید. توجه داشته باشید که در حین کار به لنت و ماسک لحیم کاری آسیب نرسانید.

(2) باقیمانده شار را با مواد تمیز کننده مانند ایزوپروپانول یا اتانول تمیز کنید.

3. درمان رطوبت زدایی

از آنجایی که PBGA به رطوبت حساس است، لازم است قبل از مونتاژ، بررسی شود که آیا دستگاه میرایی دارد یا خیر، و دستگاه میرایی را از رطوبت خارج کرد.

(1) روش ها و الزامات تصفیه رطوبت:

پس از باز کردن بسته بندی، کارت نمایش رطوبت متصل به بسته را بررسی کنید. هنگامی که رطوبت نشان داده شده بیش از 20 درصد باشد (5 ± 23 درجه را بخوانید)، نشان دهنده این است که دستگاه مرطوب شده است و دستگاه قبل از نصب نیاز به رطوبت زدایی دارد. رطوبت زدایی را می توان در کوره خشک کن برقی انجام داد و به مدت 12-20 ساعت در دمای 125 ± درجه پخت.

(2) اقدامات احتیاطی برای رطوبت زدایی:

(الف) دستگاه باید در یک سینی پلاستیکی ضد الکتریسیته ساکن مقاوم در برابر دمای بالا (بیشتر از 150 درجه) برای پخت چیده شود.

(ب) فر باید به خوبی زمین شده باشد و مچ اپراتور باید به یک دستبند ضد الکتریسیته ساکن با زمین خوب مجهز باشد.

(1) Pulire e livellare la saldatura residua del pad PCB con saldatore and utilizzare la cinghia a treccia non saldata e la testa piatta del saldatore a forma di forcella per la pulizia. Prestare attenzione a non danneggiare il cuscinetto e la maschera di saldatura durante il funzionamento.

(2) pulire il residuo di flusso con un detergente isopropanolo or etanolo.

3. Trattamento di deumidificazione

Poiché PBGA è sensibile all'umidità, è necessario verificare se il dispositivo è smorzato prima del montaggio e deumidificare il dispositivo smorzato.

(1) روش های مورد نیاز برای il trattamento della deumidificazione:

Dopo il disimballaggio، controllare la scheda di visualizzazione dell'umidità allegata alla confezione. Quando l'umidità indicata è superiore al 20 درصد (leggere quando è di 23 درجه ± 5 درجه)، indica che il dispositivo è stato smorzato e che il dispositivo deve essere deumidificato prima del montaggio. La deumidificazione può essere eseguita in un forno elettrico per asciugatura e cotta per 12-20 or a 125 ± درجه .

(2) اقدامات احتیاطی در مورد رفع آلودگی:

الف) il dispositivo deve essere impilato در un vassoio di plastica antistatica resistente alle alte درجه حرارت (برتر از 150 درجه) در هر گیاه.

(ب) il forno deve essere ben collegato a terra e il polso dell'operatore deve essere dotato di un braccialetto antistatico con una buona messa a terra
