موقعیت یابی لیزری BGA Rework Station

موقعیت یابی خودکار لیزر BGA Rework Station



ایستگاه بازسازی خودکار لیزری BGA دستگاهی است که برای تعمیر یا جایگزینی شبکه توپ آسیب دیده استفاده می شود.

اجزای آرایه (BGA) روی برد مدار چاپی (PCB). این ایستگاه از فناوری لیزر برای تعیین دقیق استفاده می کند.

مولفه BGA را در طول فرآیند کار مجدد تنظیم و تراز کنید و اطمینان حاصل کنید که دقیقاً روی PCB قرار گرفته است.

و به درستی لحیم شده است. استفاده از فناوری موقعیت یابی لیزری، فرآیند را سریع تر، دقیق تر و قرمز می کند.

خطر آسیب رساندن به PCB یا قطعه در طول فرآیند کار مجدد را افزایش می دهد.





یک دوربین با وضوح بالا برای مشاهده PCB و قطعات



یک سیستم تراز لیزری دقیق



یک سیستم گرمایش قابل تنظیم برای کنترل دمای PCB در طول فرآیند کار مجدد



یک سیستم خنک کننده برای کنترل دمای قطعات و جلوگیری از آسیب



یک سیستم کنترل هوشمند برای مدیریت کل فرآیند



1. کاربرد لیزر موقعیت یابی ایستگاه دوباره کاری BGA

با انواع مادربردها یا PCBA کار کنید.

لحیم کاری، reball، لحیم کاری انواع مختلف تراشه ها: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP،

تراشه PBGA، CPGA، LED.

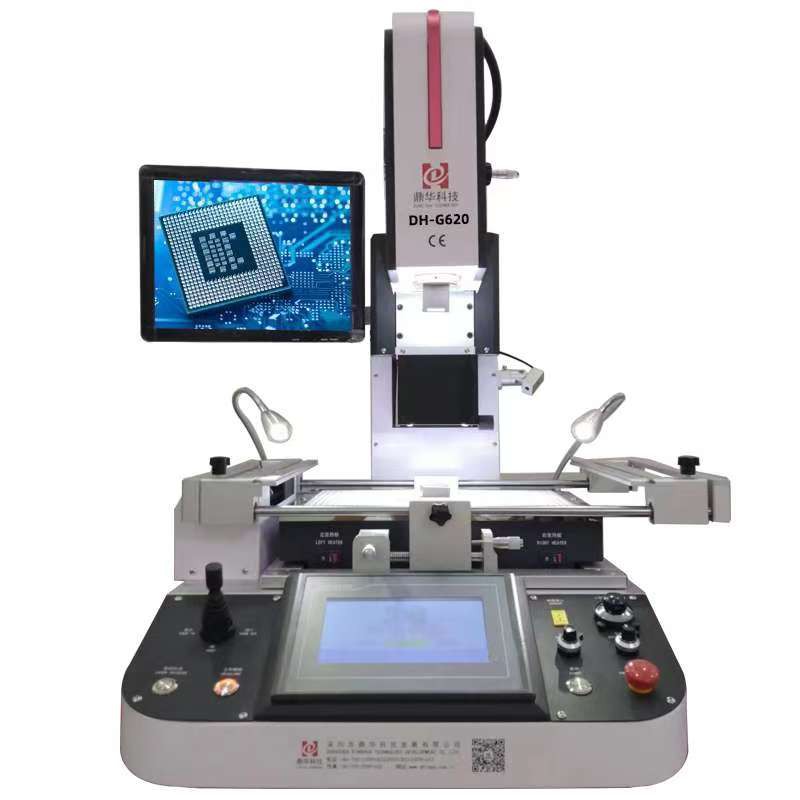

DH-G620 کاملاً مشابه DH-A2 است، به طور خودکار لحیم کاری، برداشتن، برگرداندن و لحیم کاری برای تراشه، با تراز نوری برای نصب، مهم نیست که تجربه داشته باشید یا نه، می توانید در عرض یک ساعت به آن مسلط شوید.

2.ویژگی های محصول ازایستگاه بازسازی لیزری تعیین موقعیت نوری BGA



3. مشخصات DH-A2موقعیت یابی لیزری BGA Rework Station

قدرت	5300W
بخاری بالا	هوای گرم 1200 وات
بخاری پایین	هوای گرم 1200W.مادون قرمز 2700W
منبع تغذیه	AC220V±10% 50/60Hz
بعد	L530*W670*H790 میلی متر
موقعیت یابی	پشتیبانی از مدار چاپی با شیار V، و با فیکسچر جهانی خارجی
کنترل دما	ترموکوپل نوع K، کنترل حلقه بسته، گرمایش مستقل
دقت دما	± 2 درجه
اندازه PCB	حداکثر 450*490 میلی متر، حداقل 22*22 میلی متر
تنظیم دقیق میز کار	± 15 میلی متر جلو / عقب، ± 15 میلی متر راست / چپ
BGAchip	80*80-1*1 میلی‌متر
حداقل فاصله تراشه	0.15mm
سنسور دما	1 (اختیاری)
وزن خالص	70 کیلوگرم



4.جزئیات مکان یابی لیزری BGA Rework Station





6.گواهینامهموقعیت یابی لیزری BGA Rework Station

گواهینامه های UL، E-MARK، CCC، FCC، CE ROHS. در همین حال، برای بهبود و کامل کردن سیستم کیفیت، Dinghua گواهینامه ممیزی در محل ISO، GMP، FCCA، C-TPAT را گذرانده است.



7. بسته بندی و حمل و نقلموقعیت یابی لیزری BGA Rework Station با دوربین CCD





8. حمل و نقل برایمکان یابی لیزری BGA Rework Station با تراز نوری

DHL/TNT/FEDEX. اگر شرایط حمل و نقل دیگری می خواهید، لطفا به ما بگویید. ما از شما حمایت خواهیم کرد.



9. شرایط پرداخت

انتقال بانکی، Western Union، کارت اعتباری.

لطفاً اگر به پشتیبانی دیگری نیاز دارید به ما بگویید.



11. دانش مرتبط



سیم کشی دقیق ترین و ماهرترین جنبه فرآیند طراحی PCB است. حتی مهندسانی که بیش از ده سال سیم کشی می کنند، اغلب در مورد مهارت های سیم کشی خود احساس عدم اطمینان می کنند، زیرا با انواع مشکلات مواجه شده اند و مسائلی را که می تواند از اتصالات ضعیف ناشی شود، می دانند. در نتیجه، ممکن است در ادامه دادن تردید کنند. با این حال، هنوز استادانی هستند که دانش عقلانی دارند و در عین حال از شهود خود برای مسیریابی زیبا و هنرمندانه سیم ها استفاده می کنند.

در اینجا چند نکته و ترفند مفید سیم کشی آورده شده است:

اول از همه، اجازه دهید با یک مقدمه اولیه شروع کنیم. تعداد لایه های PCB را می توان به تخته های تک لایه، دو لایه و چند لایه طبقه بندی کرد. تخته های تک لایه در حال حاضر بیشتر حذف شده اند، در حالی که تخته های دو لایه معمولاً در بسیاری از سیستم های صوتی استفاده می شوند که معمولاً به عنوان یک برد ناهموار برای تقویت کننده های قدرت عمل می کنند. تخته های چند لایه به تخته هایی با چهار لایه یا بیشتر اطلاق می شود. برای تراکم اجزا، یک برد چهار لایه به طور کلی کافی است.

از منظر حفره های via، می توان آنها را به سوراخ های عبوری، سوراخ های کور و سوراخ های مدفون تقسیم کرد. یک سوراخ مستقیم از لایه بالایی به لایه پایینی عبور می کند. یک سوراخ کور از لایه بالا یا پایین تا لایه میانی بدون ادامه امتداد می یابد. مزیت سوراخ های کور این است که موقعیت آنها برای مسیریابی روی لایه های دیگر قابل دسترسی است. Vias های مدفون لایه ها را در داخل تخته متصل می کنند و از سطح کاملاً نامرئی هستند.

قبل از سیم کشی اتوماتیک، سیم هایی با نیازهای بالاتر باید از قبل سیم کشی شوند. لبه های ورودی و خروجی نباید در مجاورت یکدیگر قرار گیرند تا از تداخل بازتابی جلوگیری شود. در صورت لزوم، سیم‌های زمین را می‌توان جدا کرد و سیم‌کشی دو لایه مجاور باید عمود بر یکدیگر باشد، زیرا سیم‌کشی موازی به احتمال زیاد باعث کوپلینگ انگلی می‌شود. کارایی سیم کشی اتوماتیک به چیدمان خوب بستگی دارد و قوانین سیم کشی را می توان از قبل تنظیم کرد، مانند تعداد خم شدن سیم، از طریق سوراخ ها و مراحل مسیریابی. به طور کلی، سیم کشی اکتشافی ابتدا برای اتصال سریع مدارهای کوتاه انجام می شود و مسیریابی از طریق یک طرح هزارتویی بهینه می شود. این اجازه می دهد تا سیم های گذاشته شده را جدا کنید و در صورت لزوم مسیریابی مجدد را برای بهبود اثر سیم کشی کلی انجام دهید.

برای چیدمان، یک اصل این است که سیگنال‌ها و شبیه‌سازی‌ها را تا حد امکان جدا کنیم. به طور خاص، سیگنال های سرعت پایین نباید به سیگنال های سرعت بالا نزدیک شوند. اساسی ترین اصل جداسازی زمین دیجیتال از زمین آنالوگ است. از آنجایی که زمین دیجیتال شامل دستگاه های سوئیچینگ می شود که می توانند جریان های زیادی را در لحظه های سوئیچینگ و جریان های کوچکتری را در حالت غیرفعال بکشند، نمی توان آن را با زمین آنالوگ مخلوط کرد.
