ایستگاه دوباره کاری Bga اتوماتیک

ایستگاه دوباره کاری BGA

1. استفاده از خودکار BGA دوباره کار ایستگاه

مادربرد رایانه ها، تلفن های هوشمند، لپ تاپ ها، بردهای منطقی مک بوک، دوربین های دیجیتال، تهویه مطبوع، تلویزیون ها و سایر لوازم الکترونیکی از صنایعی مانند پزشکی، ارتباطات، خودرو و غیره.

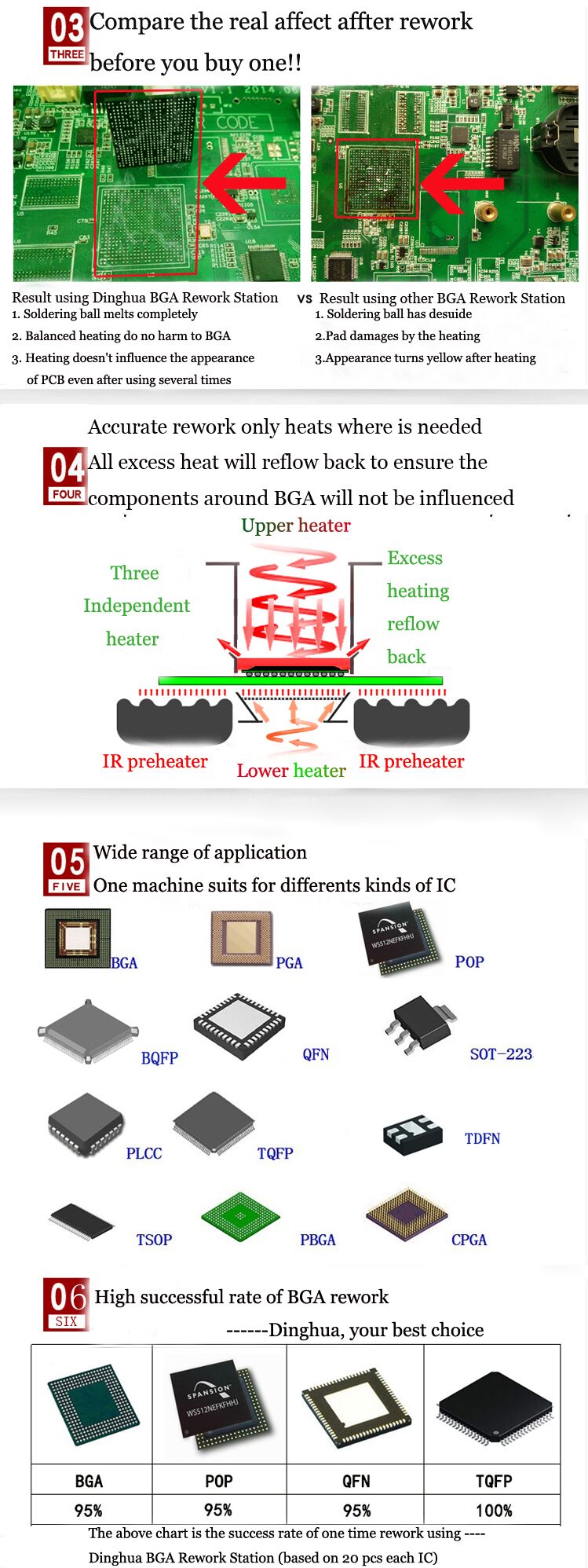

مناسب برای انواع تراشه ها: تراشه های BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA و LED.

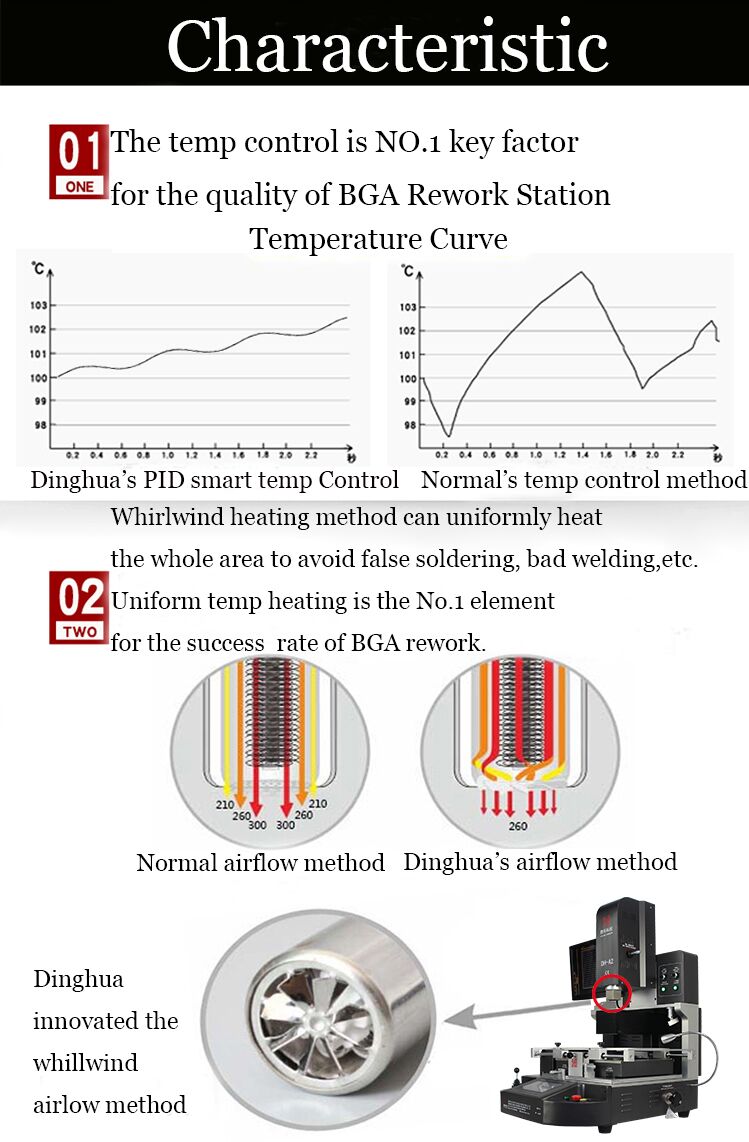

2.ویژگی های محصول ایستگاه بازکاری خودکار BGA

• راندمان بالاهدف نهایی در جستجوی مداوم ما برای کمال است. DH-A2E با یک عنصر گرمایش خوب، تزریق هوای داغ بالای 1000 وات و یک سیستم گرمایش پایین مادون قرمز فوق العاده بزرگ، کارایی عالی را در عملکرد لحیم کاری و لحیم کاری ارائه می دهد. گیره همه کاره به طور ویژه برای PCB های مختلف، از تلفن های همراه گرفته تا بردهای سرور، طراحی شده است.
• قابلیت اطمینانDH-A2E کیفیت بالا و نرخ بازدهی پایدار را تضمین می کند. استفاده از یک ریزپردازنده صنعتی فازی جدید و مکانیزم خطی دقیق درجه هوانوردی نتایج دقیق و قابل اعتمادتری ارائه می دهد. سیستم تراز رنگ های مختلف دقیق و واضح تراز قابل اعتماد را تضمین می کند.
• طراحی کاربر پسندبا یک رابط عملیاتی یکپارچه، تجربه کاربر را افزایش می دهد. هیچ تجهیزات اضافی یا تامین هوا مورد نیاز نیست. برق AC به تنهایی کافی است. تنها با دو ساعت آموزش، اپراتورها می توانند به راحتی کنترلر بصری را که بسیار کاربرپسند طراحی شده است، درک کرده و کار کنند.

3. مشخصات ایستگاه دوباره کاری BGA خودکار

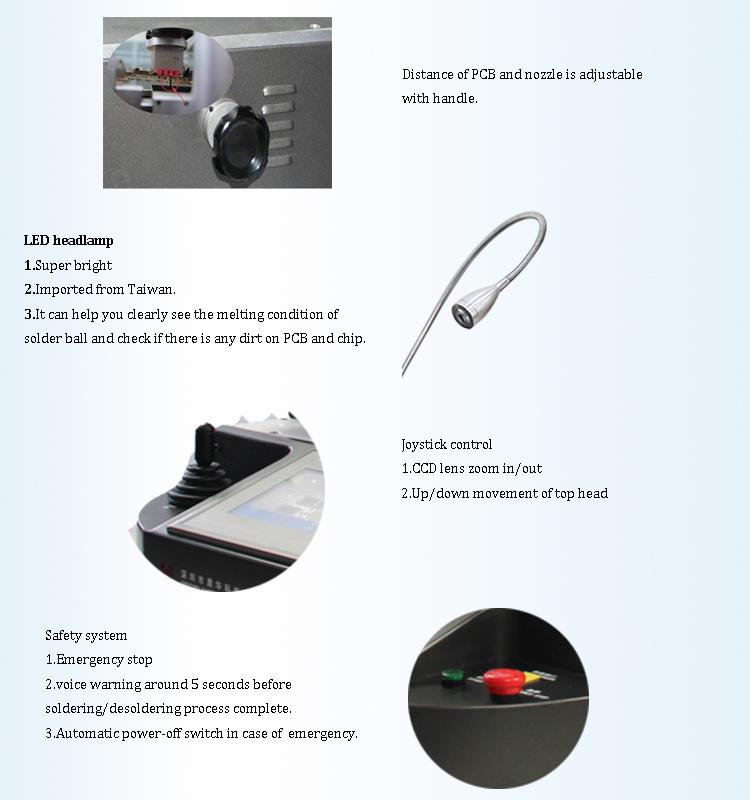

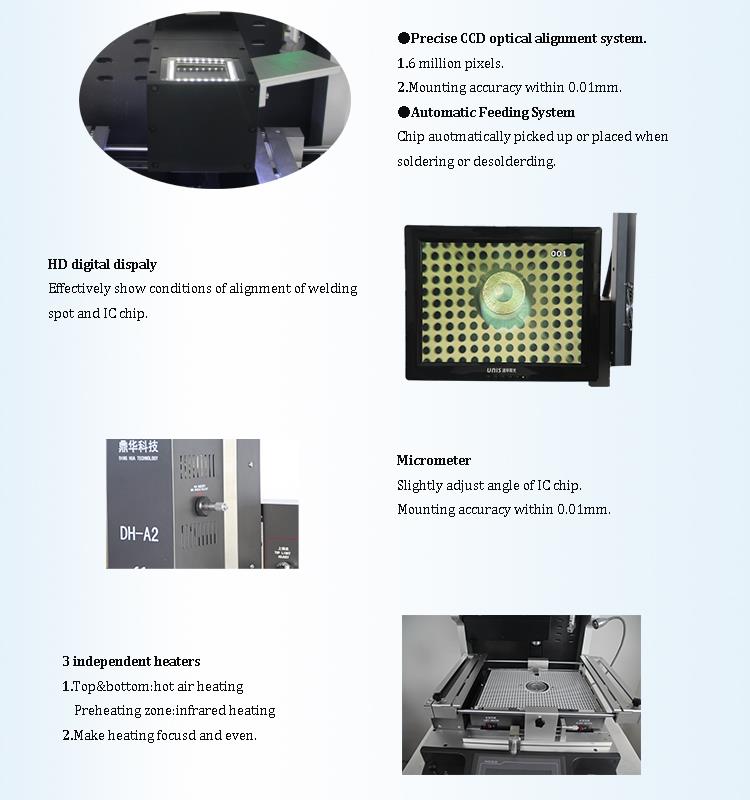

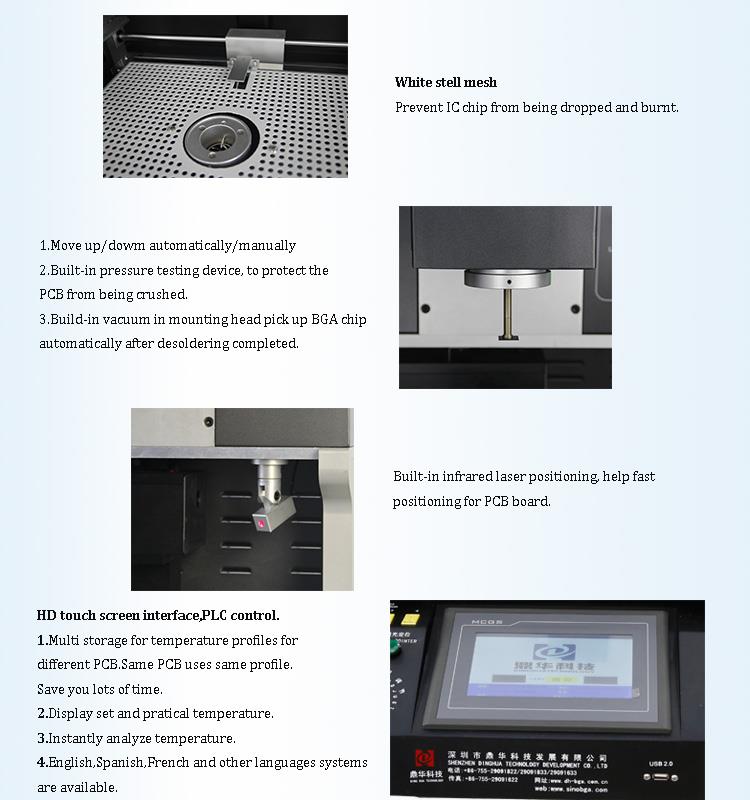

4.جزئیات ایستگاه دوباره کاری BGA خودکار

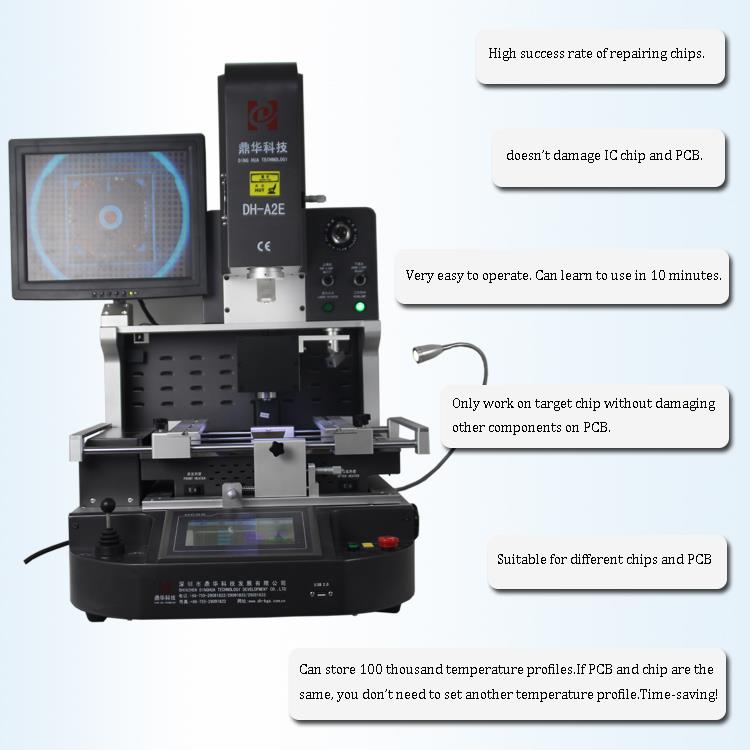

5. چرا ایستگاه مجدد کار خودکار BGA را انتخاب کنید؟

6.گواهی ایستگاه دوباره کاری BGA خودکار

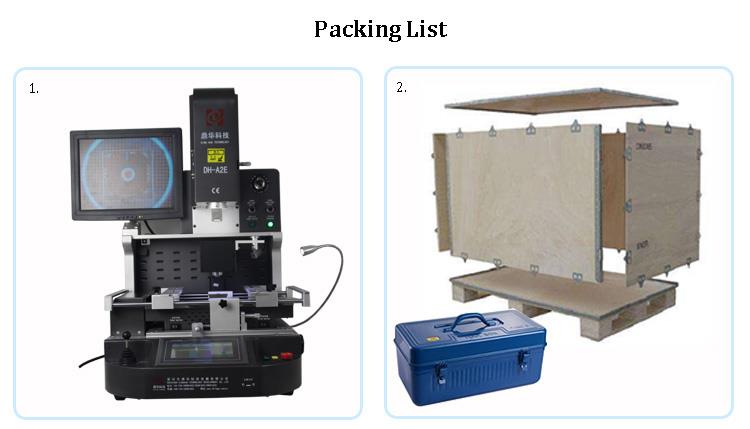

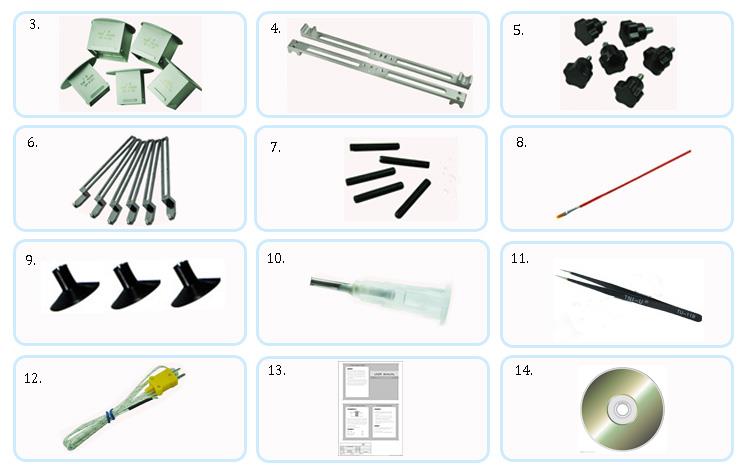

7. بسته بندی و حمل و نقل خودکار BGA ایستگاه مجدد

8. دانش مرتبط با ایستگاه دوباره کاری BGA

روش ها و تکنیک های قرار دادن توپ BGA:

1-اول:اطمینان حاصل کنید که سطح پد توپ BGA صاف است. اگر صاف نیست، پد را صاف کنید. اگر با چشم قابل مشاهده نیست، آن را با آب شستشو تمیز کنید و با لمس آن را بررسی کنید. نباید فرز وجود داشته باشد. اگر پد براق نیست، فلاکس را اضافه کنید و پد را به عقب و جلو بمالید تا براق شود. پس از انجام این کار، پد باید تمیز شود.

2-دوم:این یکی از مراحل کلیدی است. از یک برس کوچک سر صاف استفاده کنید تا به آرامی یک لایه خمیر لحیم کاری را روی پد BGA بمالید. شار باید به طور یکنواخت و سخاوتمندانه اعمال شود. تحت نور فلورسنت، شار باید به طور مساوی توزیع شده باشد. اگر به درستی این کار را انجام ندهید، چه با توری فولادی گرم کنید یا بدون آن، می تواند مشکلاتی ایجاد کند، به خصوص اگر گرمایش بدون توری فولادی باشد، زیرا شار به طور ناهموار گرم می شود و به طور بالقوه منجر به اتصالات توپ لحیم کاری می شود.

نکات مهم:

• مش فولادی:باید تمیز باشد و تغییر شکل ندهد. در صورت تغییر شکل، باید با دست اصلاح شود. اگر تغییر شکل خیلی شدید باشد، مش باید تعویض شود.
• انتخاب توپ لحیم کاری:توپ های لحیم کاری موجود در بازار در اندازه هایی مانند {0}}}.2mm، 0.25mm، 0.3mm، 0.35mm، {{1 0}}.4mm، 0.45mm، 0.5mm، 0.6mm، و 0.76mm. مطمئن شوید که گلوله های لحیم کاری تمیز با اندازه یکنواخت را انتخاب کنید و بین توپ های لحیم کاری بدون سرب و لحیم کاری سرب تمایز قائل شوید، زیرا دمای ذوب متفاوت است.

3-سوم:تراشه را روی پایه سکوی جابجایی توپ قرار دهید، سپس شابلون را روی سطح صاف توری فولادی بریزید تا تعداد مناسب توپ لحیم کاری در هر سوراخ آزاد شود. توری فولادی را به آرامی تکان دهید تا از قرارگیری صحیح توپ های لحیم اطمینان حاصل کنید، سپس توری فولادی را بردارید. در مرحله بعد، با استفاده از دوربین توپ های لحیم کاری را ببندید و آنها را به میز گرمایش منتقل کنید. (هنگام ذوب گلوله های لحیم کاری، مطمئن شوید که بین دمای سرب و بدون سرب تفاوت قائل شوید - به طور کلی، ذوب سرب در دمای 190 درجه و بدون سرب در دمای 240 درجه). مواد رسانا، مانند پارچه با دمای بالا، به طوری که گرم شدن سریع اتفاق می افتد. این امر از آسیب دیدن تراشه در اثر حرارت طولانی مدت جلوگیری می کند.

4- چهارم:چه زمانی باید گرمایش متوقف شود؟ هنگامی که رنگ توپ لحیم به خاکستری تغییر می کند و سپس براق و مایع می شود، زمان توقف است. برای دید بهتر، بهتر است زیر نور خوب، ترجیحاً نور فلورسنت گرم شود. (توجه: وسط BGA عموماً کندتر از نواحی اطراف گرم می شود. مراقب باشید که توپ های لحیم کاری از خاکستری به روشن تبدیل شوند تا نشان دهند که به درستی گرم شده اند. ممکن است برای تازه کارها این کار دشوار باشد، بنابراین روش دیگر لمس ملایم BGA گرمایشی است. با موچین اگر گلوله لحیم کاری به مایع تبدیل شود، آماده است، اگر تغییر شکل ندهد، جابه جا می شود اسلحه در ارتفاع ثابت، حرکت آن را حفظ می کند. از تمرکز گرما روی یک نقطه خودداری کنید، زیرا ممکن است باعث آسیب شود. گلوله لحیم کاری در وسط BGA پس از اتمام گرمایش روشن می شود. اجازه دهید به طور طبیعی خنک شود تا نتیجه موفقیت آمیز باشد.
