ایستگاه تعمیر IR6500 BGA
1. IR کامل برای لحیم کاری و لحیم کاری 2. پورت 3 خارجی سنسور دما اندازه مادربرد موجود: 360 * 300mm4. پروفایل های دما ذخیره شده است
شرح

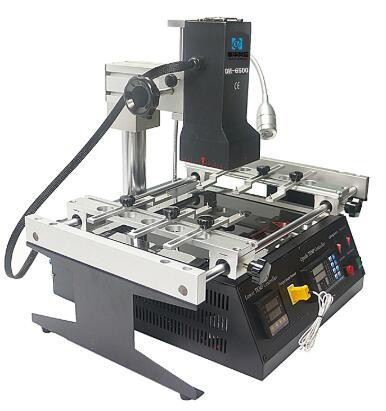

ایستگاه تعمیر IR6500 BGA
IR 6500 همچنین DH-6500 نامیده میشود که دارای ۲ ناحیه گرمایش مادون قرمز، ۲ عدد پانل دما و یک میز ثابت PCB بزرگ است که تجهیزات جهانی برای اندازههای مختلف PCB نصب میکند که به طور گسترده برای تلفن همراه، نوت بوک و سایر لوازم الکترونیکی استفاده میشود.
DH{0}} آن در سمت چپ، راست و پشت متفاوت است
گرمایش سرامیکی IR فوقانی، طول موج 2 ~ 8 میلی متر، منطقه گرمایش تا 80 * 80 میلی متر است، کاربرد برای Xbox، مادربرد کنسول بازی و سایر تعمیرات در سطح تراشه.
فیکسچرهای یونیورسال، 6 تکه با یک بریدگی کوچک و یک پین نازک و برآمده، که قابل استفاده برای مادربردهای نامنظم برای نصب روی میز کار، اندازه PCB می تواند تا 300 * 360 میلی متر باشد.
برای مادربردهای ثابت، مهم نیست که PCB با هر شکلی که باشد، که می توان روی آن و برای لحیم کاری ثابت کرد.
لحیم کاری
ناحیه پیش گرمایش پایین، پوشیده از محافظ شیشه ای ضد دمای بالا، مساحت گرمایش 200*240 میلی متر است، اکثر مادربردها روی آن قابل استفاده هستند.
2 کنترل کننده دما برای تنظیم زمان و دمای ماشین ها، 4 منطقه دما را می توان برای هر پروفایل دما تنظیم کرد و 10 گروه از پروفایل های دما را می توان ذخیره کرد.
پارامترهای ایستگاه تعمیر IR6500 BGA:
| منبع تغذیه | 110~250 ولت +/-10% 50/60 هرتز |
| قدرت | 2500W |
| مناطق گرمایشی | 2 IR |
| PCB موجود است | 300*360 میلی متر |
| اندازه قطعات | 2*2~78*78 میلی متر |
| وزن خالص | 16 کیلوگرم |
FQA ایستگاه تعمیر IR6500 BGA:
س: اگر من نیاز به نصب 110 ولت بر روی دستگاه داشته باشم، مشکلی ندارد؟
س: برای 50 مجموعه چقدر است؟
س: آیا می توانم بدانم چگونه پس از خرید از آن استفاده کنم؟
س: آیا می توانم مستقیماً از کشور شما خرید کنم؟
چند مهارت در مورد ایستگاه تعمیر IR6500 BGA:
در ادامه به معرفی مدل های پرفروش نوع هوای گرم ما می پردازیم:
گرمایش هوای گرم ایستگاه بازسازی BGA هوای گرم بر اساس اصل انتقال حرارت هوا، با استفاده از کنترل های گرمایش با کیفیت بالا با دقت بالا و قابل کنترل برای تنظیم حجم هوا و سرعت هوا برای دستیابی به گرمایش یکنواخت و کنترل شده است. دلیل آن این است که دمای عبور داده شده به قسمت توپ لحیم کاری تراشه BGA دارای اختلاف دمای مشخصی نسبت به خروجی هوای گرم خواهد بود. هنگامی که دما را روی گرما تنظیم می کنیم، (چون تولید کنندگان مختلف دماهای کنترل دمای متفاوتی را روی دستگاه تعریف می کنند، الزامات دما مشخص است. عناصر فوق را در نظر بگیرید (ما تصحیح دما را گفتیم)، و همچنین باید عملکرد دانه های قلع را در تنظیم مقاطع درجه حرارت متمایز کنیم (مخصوص روش تنظیم، لطفاً به راهنمای فنی سازنده مراجعه کنید). هنگامی که ما نقطه ذوب توپ لحیم کاری را درک نمی کنیم، عمدتا قسمت حداکثر دما را تنظیم می کنیم. ابتدا مقدار را تنظیم کنید (250 درجه برای بدون سرب و 215 درجه برای سرب)، ایستگاه دوباره کاری BGA را برای گرمایش آزمایشی اجرا کنید، هنگام گرم کردن توجه کنید، برای یک برد جدید، اگر تحمل دما را نمی دانید، باید کل فرآیند گرمایش را کنترل کنید، هنگامی که دما از 200 درجه بالاتر می رود، روند ذوب توپ لحیم کاری را از کنار مشاهده کنید.
اگر دیدید که گوی لحیم روشن است و توپ لحیم بالا و پایین در حال ذوب شدن است (همچنین می توانید آن را از وصله کنار BGA ببینید، با موچین به آرامی آن را لمس کنید، اگر امکان جابجایی وصله وجود دارد، ثابت می کند که دما به حد نیاز رسیده است)، در هنگامی که توپ لحیم کاری تراشه BGA کاملاً ذوب می شود، آشکارا مشاهده می شود که تراشه BGA فرو می رود. در این زمان باید دمای نمایش داده شده بر روی دستگاه یا صفحه لمسی دستگاه و زمان کارکرد دستگاه را ثبت کنیم و حداکثر دمای ذوب شده در این زمان را ثبت کنیم و زمان کار را به عنوان مثال ثبت کنیم. بالاترین دما به مدت 20 ثانیه اجرا شده است، و سپس 10-20 ثانیه را به این پایه اضافه کنید، می توانید دمای بسیار ایده آلی بدست آورید!
نتیجه گیری: هنگام انجام BGA، گلوله لحیم کاری با رسیدن به بخش دمای حداکثر برای N ثانیه شروع به جدا شدن می کند و فقط باید قسمت حداکثر دمای منحنی دما را روی حداکثر دمای ثابت دما N + 20 ثانیه تنظیم کرد. برای سایر روشها، لطفاً به پارامترهای منحنی دما توسط سازنده مراجعه کنید. در شرایط عادی، کل فرآیند لحیم کاری سرب در حدود 210 ثانیه و کنترل بدون سرب در حدود 280 ثانیه کنترل می شود. زمان نباید خیلی طولانی باشد. اگر بیش از حد طولانی باشد، ممکن است آسیب غیر ضروری به PCB و BGA وارد کند!
